Упор для рук
Dell™ Vostro™ 1710 руководство по обслуживанию
Обратная установка упора для рук
Снятие упора для рук
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку жесткого диска
. См. в разделе
Извлечение жесткого диска
иллюстрацию крышки жесткого диска
.
3.
Извлеките плату беспроводной локальной сети
(смотрите раздел
Извлечение платы
WLAN
).
4.
Извлеките все платы или заглушки
, установленные в слоте ExpressCard и слоте для плат «8-в-1».
5.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
6.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
7.
Снимите дисплей в сборе
(смотрите раздел
Снятие дисплея в сборе
).
8.

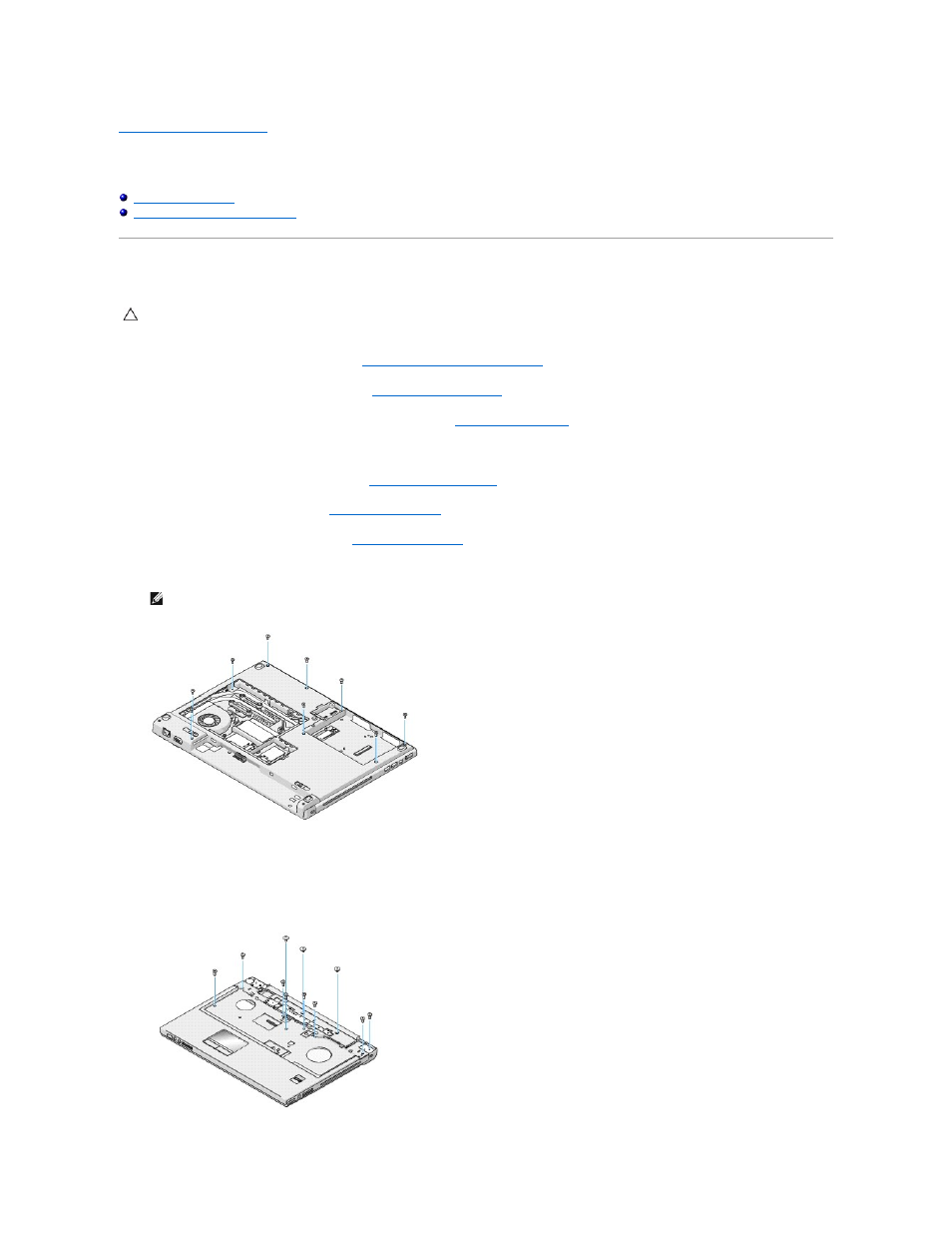

Извлеките восемь винтов
M2,5 x 8 мм из нижней части компьютера и один винт M2 x 3 мм из вентилятора.
9.
Переверните компьютер и извлеките восемь винтов
M2,5 x 5 мм, фиксирующие верхнюю часть упора для рук. С помощью символов «P»,
расположенных на упоре для рук
, найдите местоположение винтов.
10.
Извлеките три винта с головкой под ключ
, расположенные со стороны упора для рук, обращенной к дисплею.
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ПРИМЕЧАНИЕ
:
Расположение винтов может незначительно отличаться от показанного на иллюстрации ниже
.
