Динамик в сборе
Dell™ Vostro™ 1710 руководство по обслуживанию
Обратная установка динамика в сборе
Извлечение динамика в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку жесткого диска
. См. в разделе
Извлечение жесткого диска
иллюстрацию крышки жесткого диска
.
3.
Извлеките плату беспроводной локальной сети
(смотрите раздел
Извлечение платы
WLAN
).
4.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
5.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
6.
Снимите дисплей в сборе
(смотрите раздел
Снятие дисплея в сборе
).
7.
Снимите упор для рук
(смотрите раздел
Снятие подставки для рук
).
8.
Снимите системную плату
(см.
Извлечение системной платы в сборе
).
9.
Извлеките два винта
M2 x 3 мм из динамика в сборе.
10.
Извлеките динамик в сборе
.
Обратная установка динамика в сборе
Данная процедура предполагает завершение процедуры извлечения
.
1.
Совместите направляющие отверстия динамика в сборе с направляющими штырями
, расположенными на основании компьютера, а затем
опустите динамик в сборе вниз
, установив его на место.
2.
Установите два винта
M2,0 x 3 мм для фиксации динамика в сборе
3.
Установите на место упор для рук
(смотрите раздел
Обратная установка подставки для рук
).
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

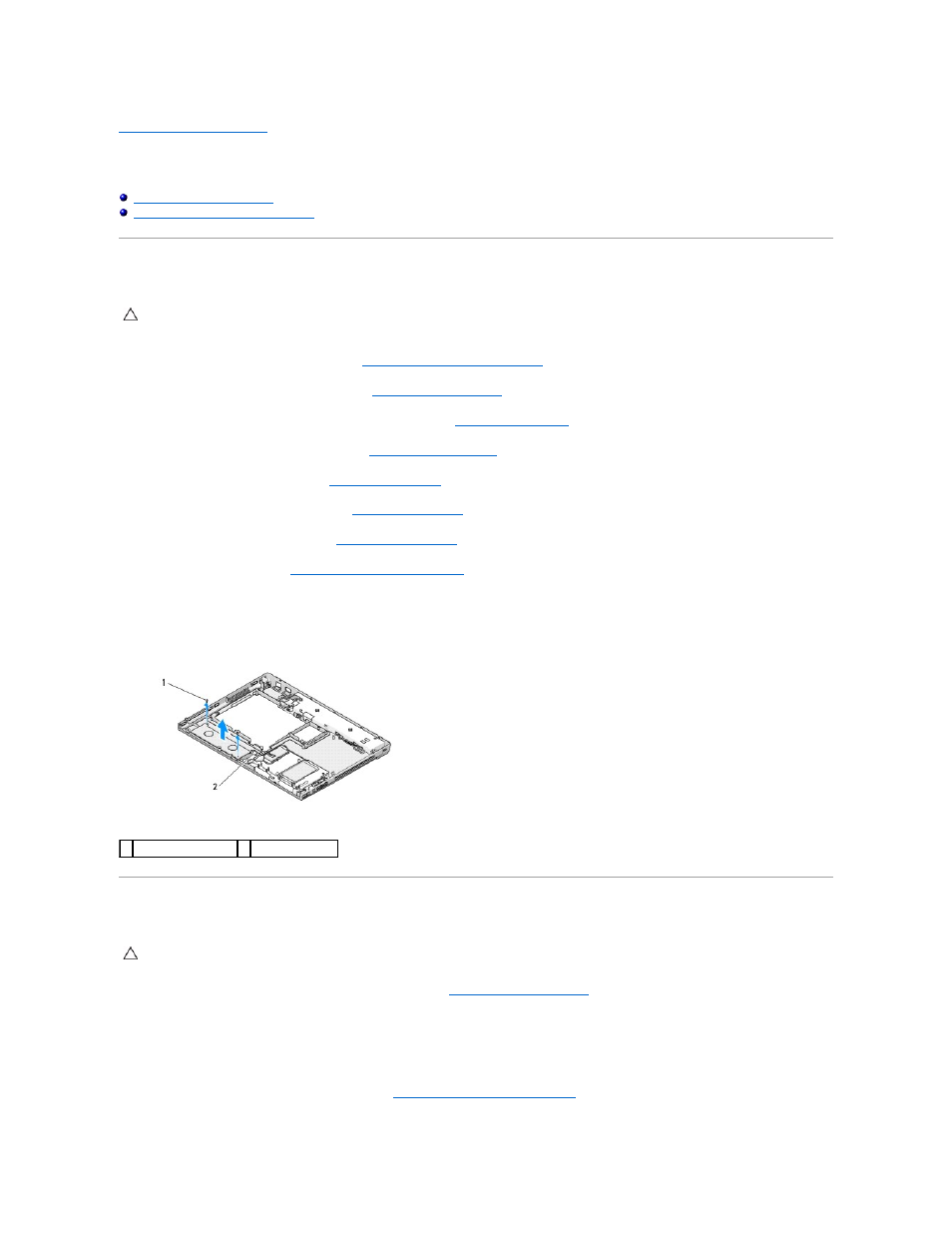

1 винты M2,0 x 3 мм (2) 2 разъем динамика
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
