Страница 16
Обратная установка дисплея в сборе
Данная процедура предполагает завершение процедуры извлечения
.
1.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
2.
Расположив компьютер верхней стороной вверх
, вверните в правильной последовательности три пронумерованных винта M2,5 x 5 мм в
основание дисплея в сборе
.
3.
Уложите антенные кабели под пластмассовыми язычками на упоре для рук
.
4.
Протяните антенные кабели через отверстие в упоре для рук и основание компьютера
.
5.
Подсоедините кабель дисплея к соответствующему разъему на системной плате
.
6.
Вверните винт
, фиксирующий кабель дисплея на основании дисплея в сборе.
7.
Последовательно установите четыре винта
M2,5 x 5 мм в основание дисплея в сборе.
8.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
9.
Установите на место шарнирную крышку
(смотрите раздел
Обратная установка шарнирной крышки
).
10.
Закройте дисплей и переверните компьютер вверх дном
.
11.
Расположив компьютер нижней стороной вверх
, вверните винт в нижнюю часть аккумуляторного отсека возле кромки компьютера.
12.
Установите два винта
M2,5 x 8 мм, прикрепляющие дисплей в сборе к обоим углам компьютера.
13.
Подсоедините антенну к плате
WLAN (см.
Обратная установка платы
WLAN
).
Лицевая панель дисплея
Снятие лицевой панели дисплея

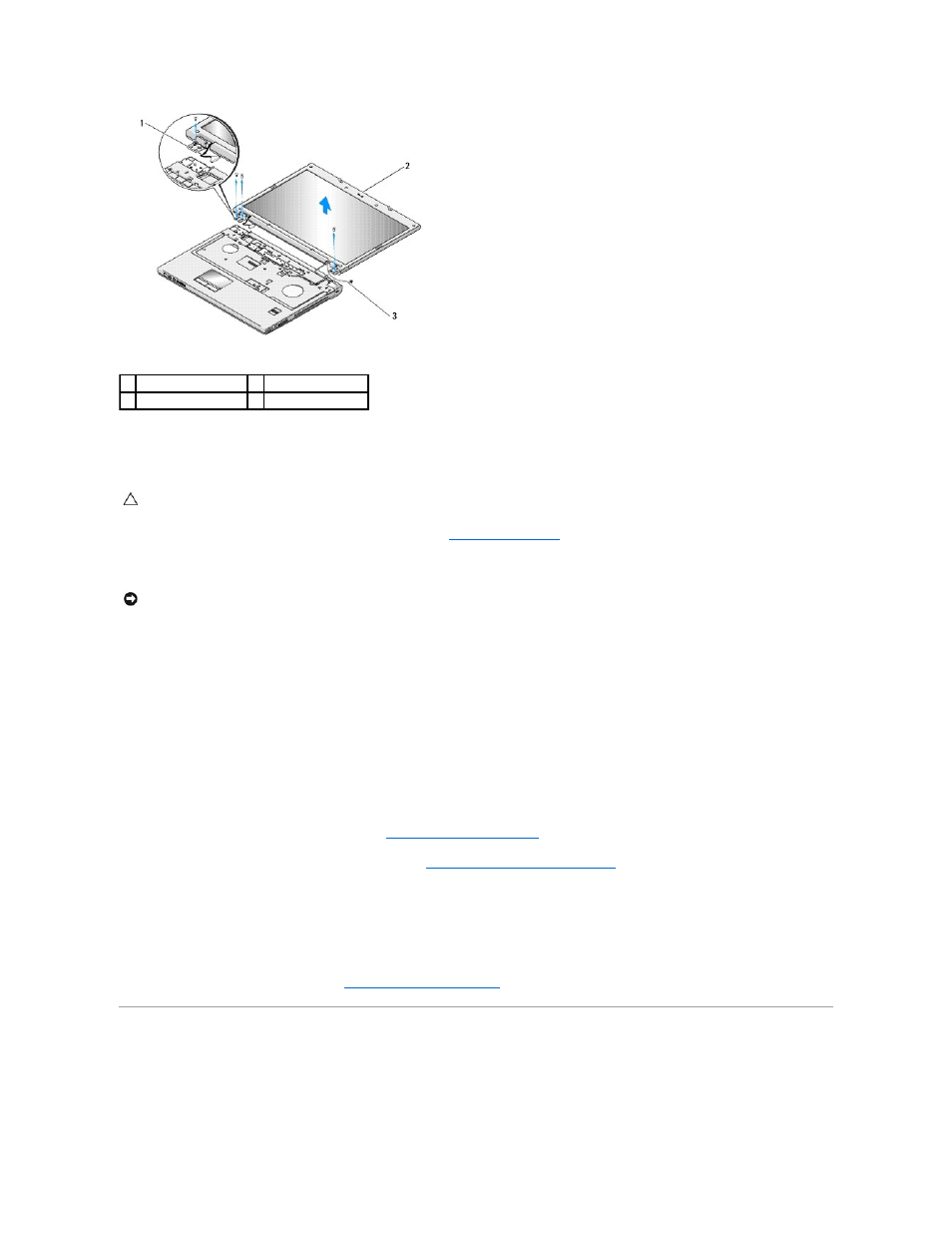

1 кабель дисплея
2 дисплей в сборе
3 антенные кабели
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
:
Убедитесь
, что кабель дисплея и антенные кабели правильно проложены и зафиксированы под пластмассовыми язычками подставки
для рук
.
