Клавиатура
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение клавиатуры
Обратная установка клавиатуры
Извлечение клавиатуры
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
3. Выверните четыре винта M2 x 3 мм, расположенные в верхней части клавиатуры.
4. Приподнимите верхнюю часть клавиатуры и поверните ее в сторону передней части компьютера , чтобы получить доступ к разъему кабеля
клавиатуры .
5. Поверните скобу ограничителя вверх , чтобы освободить разъем кабеля клавиатуры.
6. Выдвиньте разъем кабеля клавиатуры из разъема клавиатуры на системной плате .
Обратная установка клавиатуры
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ : Колпачки для клавиш на клавиатуре хрупкие , легко смещаются, и их установка требует времени. Соблюдайте осторожность при
извлечении клавиатуры и обращении с ней .
ПРИМЕЧАНИЕ : Осторожно приподнимите клавиатуру и убедитесь , что кабель клавиатуры не натягивается.
ПРИМЕЧАНИЕ : Тянуть следует обязательно за разъем кабеля клавиатуры , а не за сам кабель.

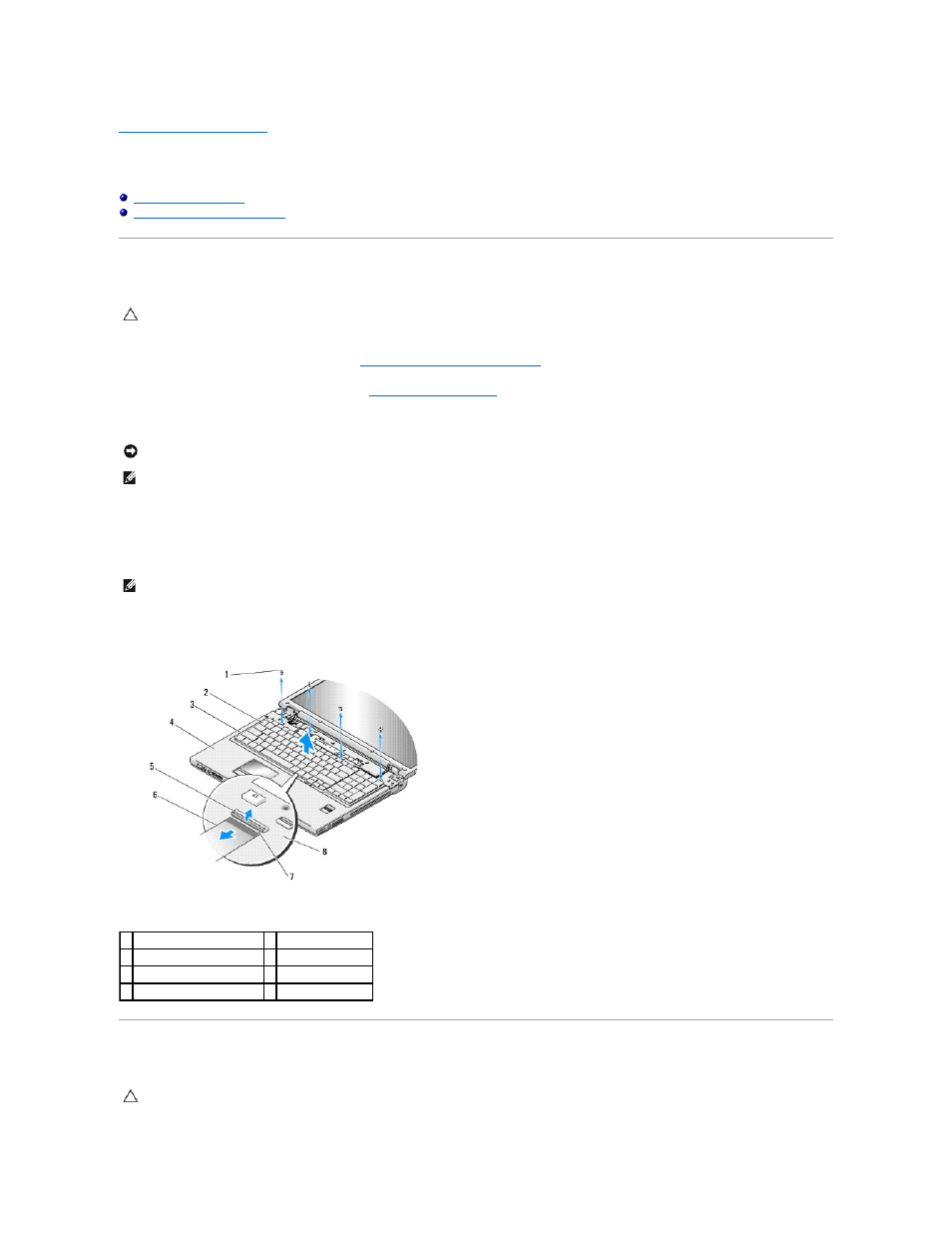

1 винты M2 x 3 мм (4) 2 клавиатура
3 выступы (4) 4 упор для рук
5 разъем кабеля клавиатуры 6 кабель клавиатуры
7 скоба ограничителя 8 системная плата
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
