Данная процедура предполагает завершение процедуры извлечения Извлечение кабеля дисплея .
1. Подключите кабель дисплея к инвертору дисплея , расположенному на тыльной стороне панели дисплея.
2. Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея .
3. Совместите направляющие штыри , расположенные в верхней части шарнирных панелей дисплея, и установите панель дисплея в верхней
крышке .
4. Вверните два винта M2,5 x 5 мм в шарниры.
5. Установите на место панель дисплея (смотрите раздел Обратная установка панели дисплея ).
6. Установите на место лицевую панель дисплея (смотрите раздел Обратная установка лицевой панели ).
7. Установите на место дисплей в сборе (смотрите раздел Обратная установка дисплея в сборе ).
8. Установите на место клавиатуру (смотрите раздел Обратная установка клавиатуры ).
9. Установите на место шарнирную крышку (смотрите раздел Обратная установка крышки шарнира ).
10. Обратная установка платы WLAN Подсоедините антенну к плате WLAN (см.).
Блок камеры и микрофона
Снятие блока камеры и микрофона
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Отсоедините антенну от платы WLAN (см. Извлечение платы WLAN ).
3. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
4. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
5. Снимите дисплей в сборе (смотрите. раздел Снятие дисплея в сборе ).
6. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).

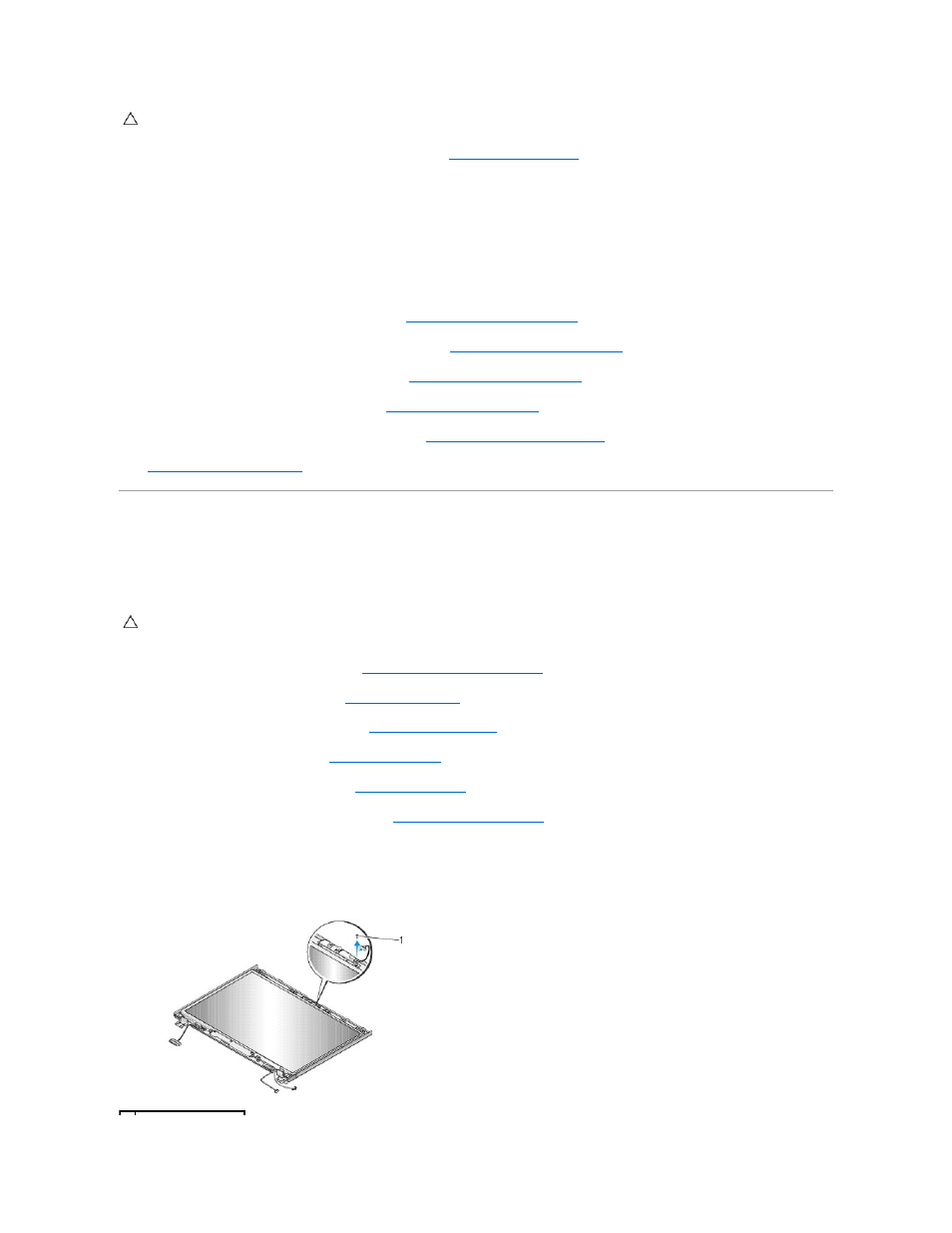

7. Извлеките винт M2 x 3 мм, фиксирующий блок камеры/микрофона.
8. Приподнимая камеру /микрофон, снимите их с верхней крышки и отсоедините кабель камеры/микрофона.
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
