Оптический дисковод
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение оптического дисковода
Обратная установка оптического дисковода
Извлечение оптического дисковода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку жесткого диска
. См. в разделе
Извлечение жесткого диска
иллюстрацию крышки жесткого диска
.
3.
Извлеките плату беспроводной локальной сети
(смотрите раздел
Извлечение платы
WLAN
).
4.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
5.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
6.
Снимите дисплей в сборе
(смотрите раздел
Снятие дисплея в сборе
).
7.
Снимите упор для рук
(смотрите раздел
Снятие подставки для рук
).
8.
Извлеките винт
M2,5 x 5 мм из оптического дисковода.
9.
Приподнимите тыльную сторону дисковода и отсоедините кабель оптического дисковода из разъема на системной плате
.
Обратная установка оптического дисковода
Данная процедура предполагает завершение процедуры извлечения
Извлечение оптического дисковода
.
1.
Подсоедините кабель оптического дисковода к разъему на системной плате
.
2.
Вверните винт
M2,5 x 5 мм для фиксации оптического дисковода на системной плате.
3.
Установите на место упор для рук
(смотрите раздел
Обратная установка подставки для рук
).
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

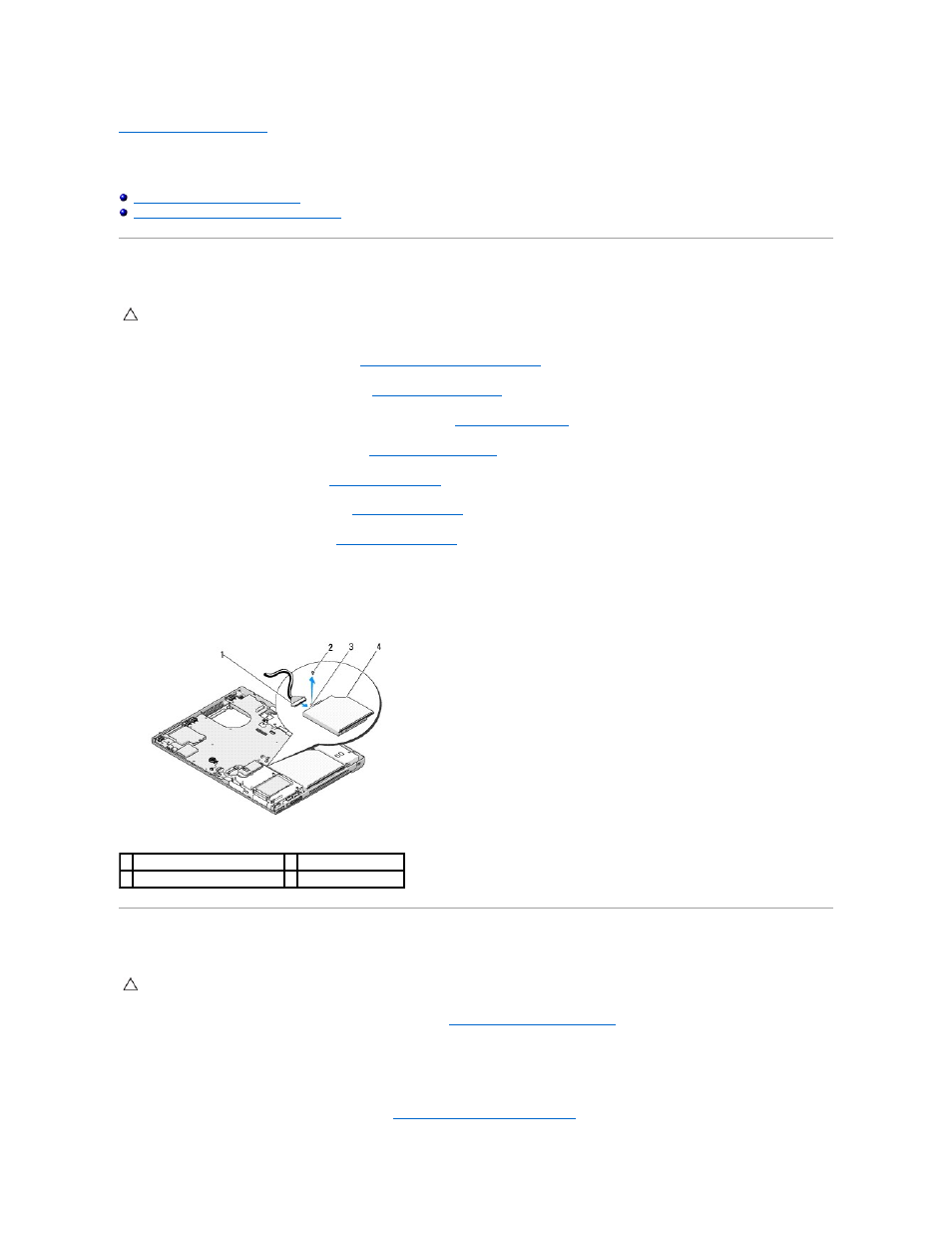

1 кабель оптического дисковода 2 винт M2,5 x 5 мм (1)
3 разъем оптического дисковода 4 оптический дисковод
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
