Обратная установка лицевой панели – Инструкция по эксплуатации Dell Vostro 1710
Страница 17
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Отсоедините антенну от платы
WLAN (см.
Извлечение платы
WLAN
).
3.
Снимите шарнирную крышку
(смотрите раздел
Снятие шарнирной крышки
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Снимите дисплей в сборе
).
6.
Извлеките восемь резиновых упоров дисплея
, расположенные вокруг лицевой панели.
7.
Извлеките четыре винта
M2,5 x 5 мм и четыре винта с буртиком, расположенные вокруг лицевой панели дисплея.
8.
Начиная с середины нижней части панели дисплея
, пальцами отделите лицевую панель от верхней крышки, затем приподнимите внутренние
края
, чтобы отделить оставшуюся часть лицевой панели.
Обратная установка лицевой панели
Данная процедура предполагает завершение процедуры извлечения
1.
Начиная с любого угла
, плавным движением пальцев защелкните лицевую панель, закрепив ее на верхней крышке.
2.
Установите четыре винта
M2,5 x 5 мм и четыре винта с буртиком в лицевую панель дисплея.
3.
Установите восемь резиновых упоров дисплея вокруг лицевой панели
.
4.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).
5.
Установите на место клавиатуру
(смотрите. раздел
Обратная установка клавиатуры
).
6.
Установите на место шарнирную крышку
(смотрите раздел
Обратная установка крышки шарнира
).
7.
Подсоедините антенну к плате
WLAN (см.
Обратная установка платы
WLAN
).
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

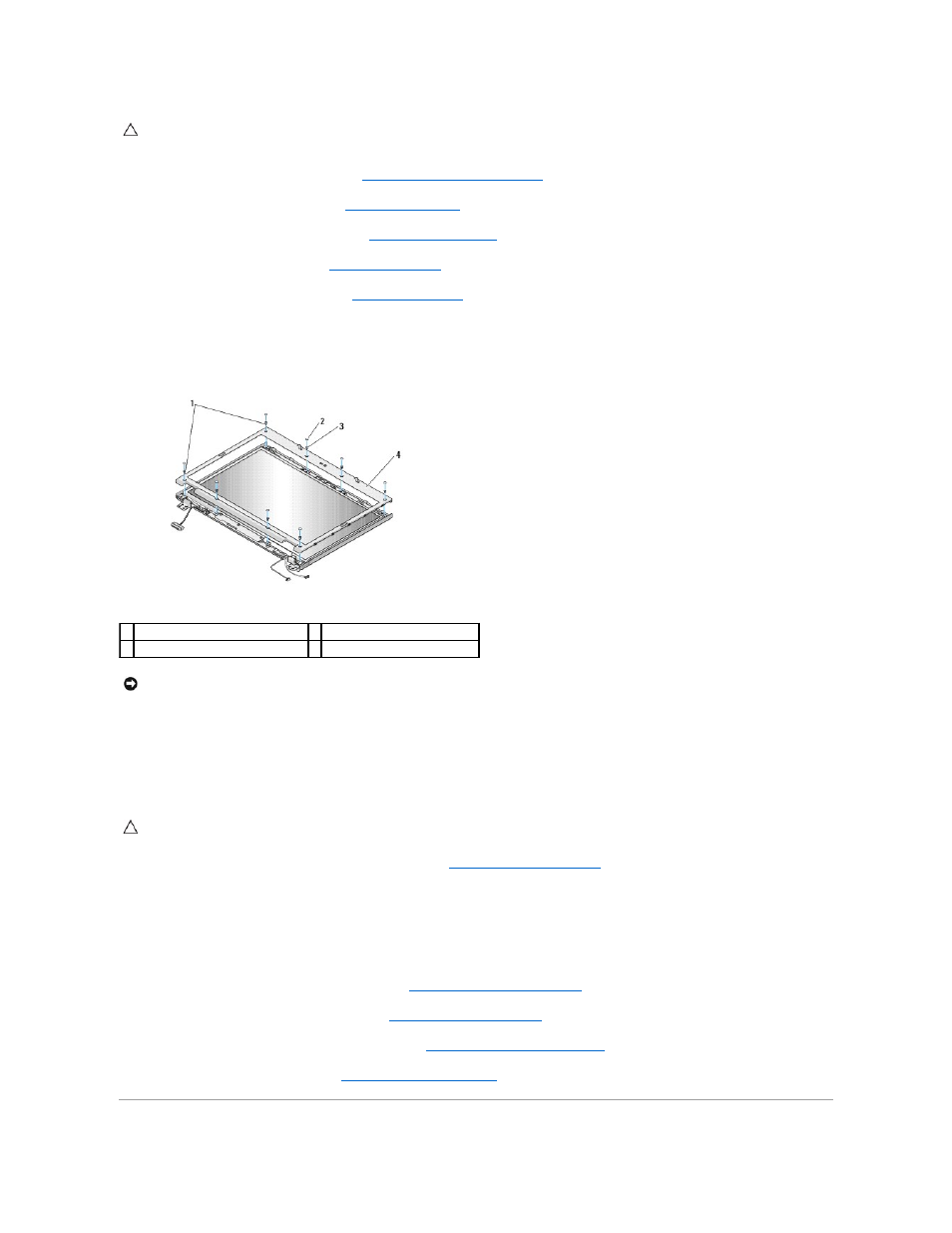

1 винты M2.5 x 5 мм (4)
2 резиновые упоры дисплея (8)
3 винты с буртиком M2,5 x 5 мм (4)
4 лицевая панель дисплея
ВНИМАНИЕ
:
Снятие лицевой панели с верхней крышки требует крайней осторожности во избежание повреждения лицевой панели
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
