Данная процедура предполагает завершение процедуры извлечения Извлечение модуля процессора .
1. Совместите угол модуля процессора с выводом 1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.
Если модуль процессора правильно установлен , все четыре угла совмещаются на одинаковой высоте. Если один угол модуля или более выше, чем
другие , модуль установлен неправильно.
2. Затяните гнездо с нулевым усилием сочленения , поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.
3. Установите на место блок радиатора процессора (смотрите раздел Обратная установка блока радиатора процессора ).
4. Установите на место вентилятор (смотрите раздел Обратная установка вентилятора ).
5. Установите крышку отсека памяти и затяните восемь винтов , фиксирующие крышку отсека памяти.
Назад на страницу содержания
ВНИМАНИЕ : Перед установкой модуля процессора убедитесь , что кулачковый фиксатор находится в полностью открытом положении.
Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы . Неправильная установка модуля процессора
может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения .
ПРИМЕЧАНИЕ : При установке нового процессора в комплекте в вашем распоряжении будет новый блок радиатора , включающий
прикрепленную термоохлаждающую накладку , либо новая термоохлаждающая накладка поставляется вместе с технологическим листком, на
котором показан правильный способ установки .
ПРИМЕЧАНИЕ : Угол модуля процессора с выводом 1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1
гнезда с нулевым усилием сочленения .

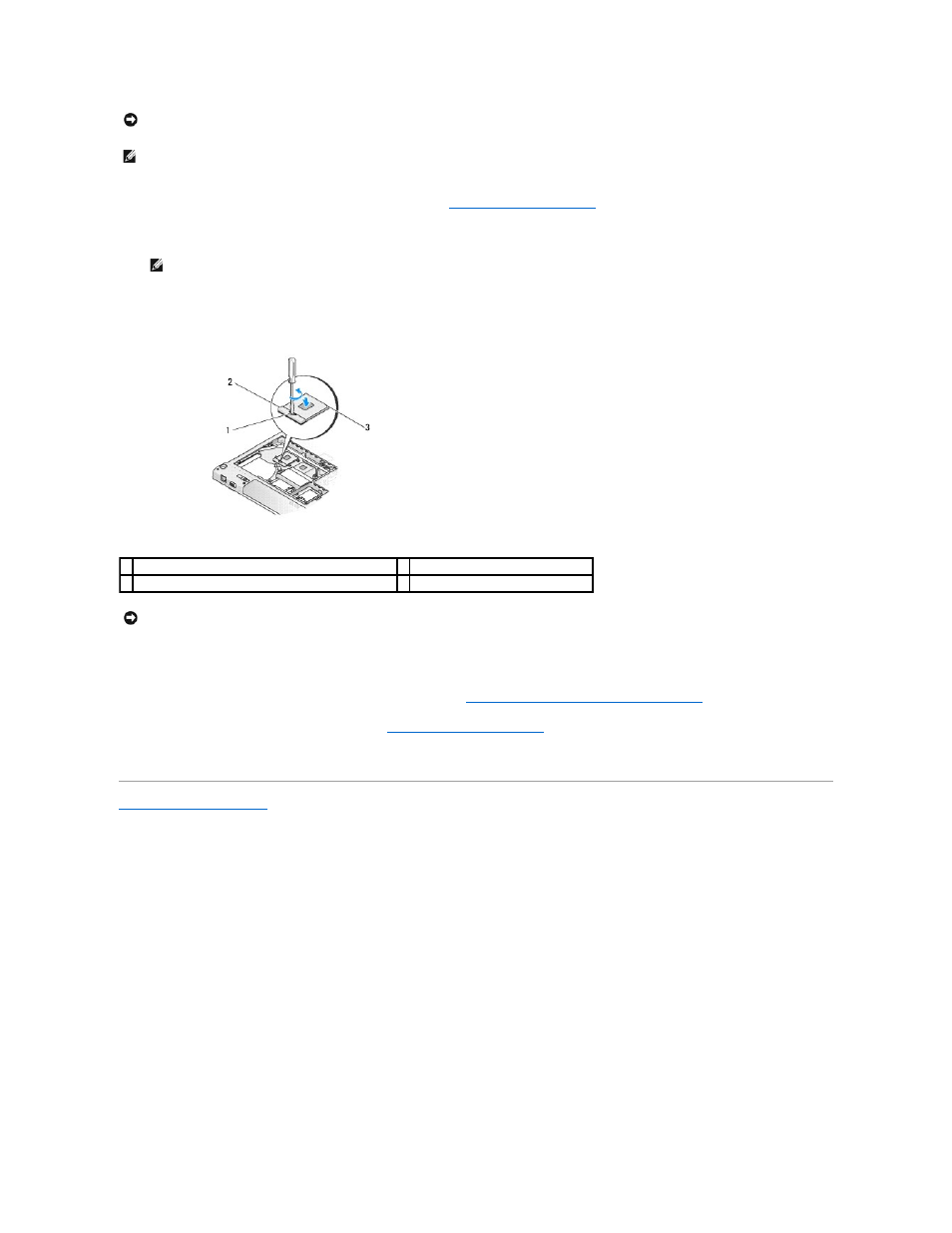

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
3 угол с выводом 1
ВНИМАНИЕ : Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта .
