Блок радиатора процессора
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение блока радиатора процессора
Обратная установка блока радиатора процессора
Извлечение блока радиатора процессора
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Ослабьте восемь винтов , фиксирующие крышку отсека памяти. (См. в разделе Извлечение модуля памяти иллюстрацию крышки модуля памяти .)
3. Снимите крышку отсека памяти и отложите ее в сторону .
4. Извлеките вентилятор (смотрите раздел Извлечение вентилятора ).
5. Последовательно ослабьте четыре невыпадающие винта , фиксирующие блок радиатора процессора на системной плате, и осторожно
приподнимите блок радиатора процессора , извлекая его из компьютера.
Обратная установка блока радиатора процессора
Данная процедура предполагает завершение процедуры извлечения Извлечение блока радиатора процессора .
1. Совместите четыре невыпадающие винтов на блоке радиатора процессора с резьбовыми отверстиями на системной плате и последовательно
затяните винты
.
2. Установите на место вентилятор (смотрите раздел Обратная установка вентилятора ).
3. Установите крышку отсека памяти и затяните восемь винтов , фиксирующие крышку отсека памяти.
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

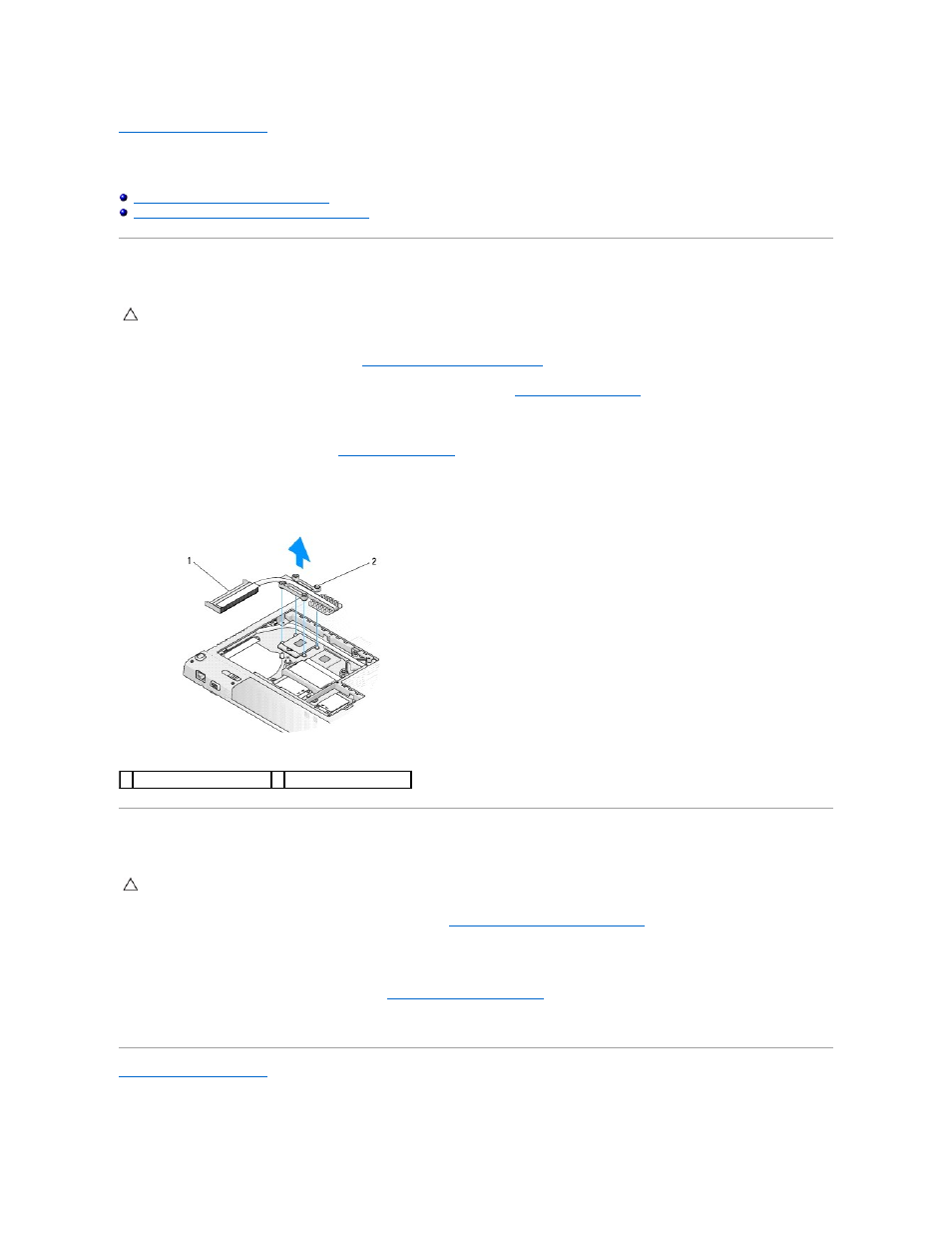

1 блок радиатора процессора 2 невыпадающие винты (4)
