Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 98
20.2.2 Подключение проводов
За обеспечение безопасности и надежности работы насоса в режимах дистан-
ционного и автоматического управления ответственность несет пользователь.
Линии 0V данного насоса объединены и изолированы от линии заземления (пла-
вающее заземление). Их можно подсоединять к изолированному 0В или зазем-
ленному 0В интерфейсу.

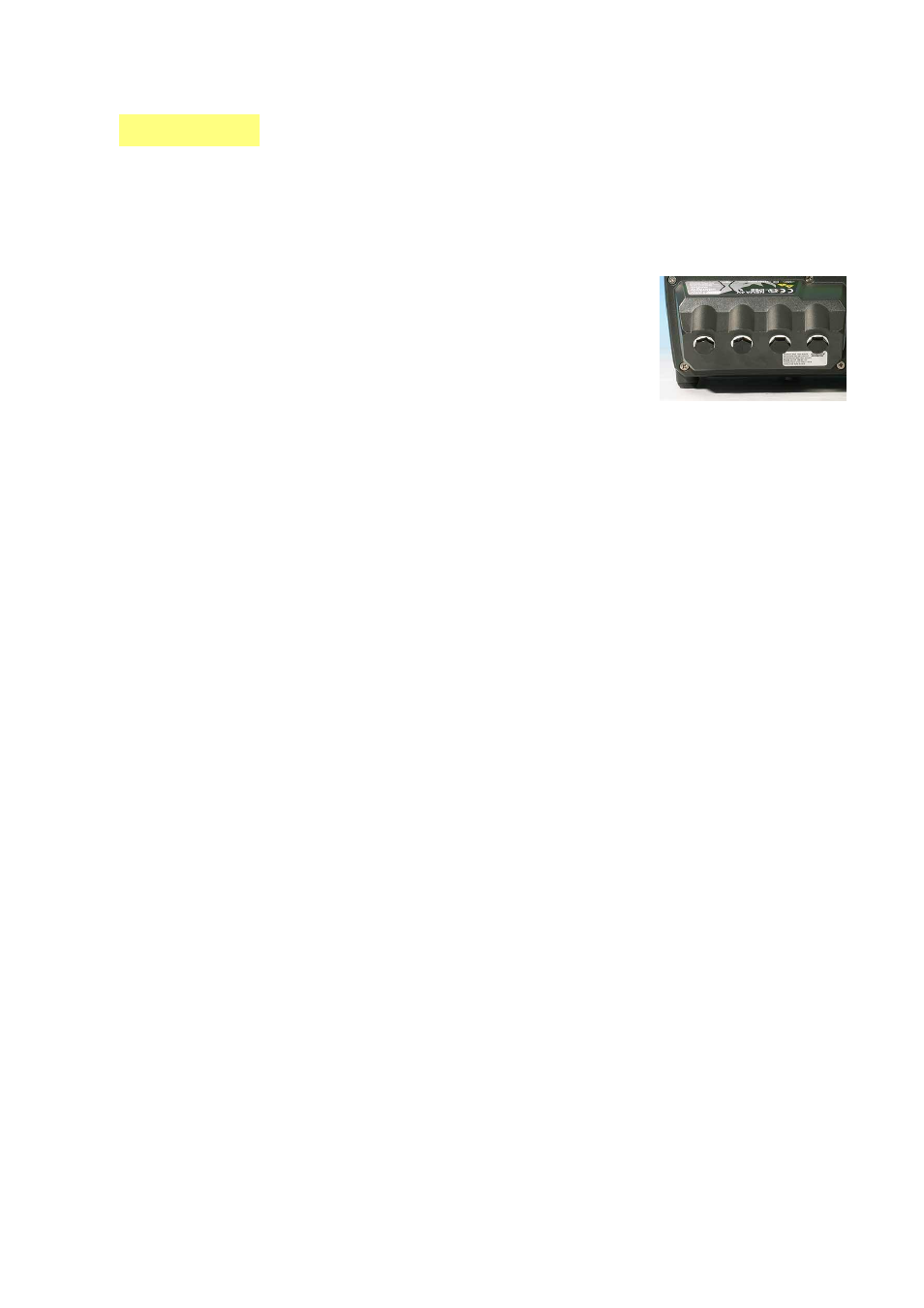

Канал для ввода кабеля внутрь модуля
включает до четырех кабельных сальников.
Они могут быть установлены вместо про-
бок, которые обеспечивают герметичность
модуля во время перевозки насоса от изго-
товителя к клиенту.
Необходимое число сальников зависит от
требуемого числа соединительных кабелей и удобства монтажника. Как прави-
ло, насос снабжается четырьмя кабельными сальниками M16.
К клеммным колодкам нужно подсоединять рекомендуемые кабели управления:
0.14 кв.мм. - 2.5 кв.мм. (сплошной) и 0.14 кв.мм. - 1.5 кв.мм. (многожильный).
Кабель круглого сечения. Соотношение макс. и мин. внешнего диаметра, гаран-
тирующее уплотнение при прохождении через стандартный кабельный сальник:
9.5мм-5мм. Чтобы уплотнение было надежным, сечение кабеля должно
быть круглым.
Для электромагнитной защиты кабели управления должны быть экранированы.
Экран кабеля должен быть соединен с одним из установочных винтов или с бли-
жайшей контактной пластиной (если они есть).
Для улучшенной электромагнитной защиты в местах с особо сильными ЭМ поля-
ми можно использовать экранированный кабель совместно с герметичными
металлическими кабельными сальниками. Они должны быть заземлены путем
добавления гайки M16x1.5 с зубчатой кромкой, обеспечивающей необходимый
контакт с внутренней поверхностью модуля. Для получения доступа к внутрен-
ней части модуля нужно снять печатную плату модуля: она крепится двумя вин-
тами, которые нужно откручивать крестовой отверткой. При обращении с печат-
ной платой примите необходимые меры по защите от статического электриче-
ства.
