Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 104
Важно: выходы состояния насоса
Выходы 1-4 - однополюсные переключающие контакты реле: Реле 1, 2, 3 и
4. Подключайте к нормально открытым или нормально закрытым контактам
реле (в зависимости от требований), и соответствующим образом конфигу-
рируйте насос. См. главу 19.10 Выходы.
Примечание: Максимальное напряжение на контактах реле данного насоса
составляет 30В постоянного тока; максимальная нагрузка- 30Вт.
Примечание: Подходит также для систем малой мощности: например, 1мА
при 5В постоянного тока минимум.
20.2.7 Выходы состояния 1, 2, 3, 4

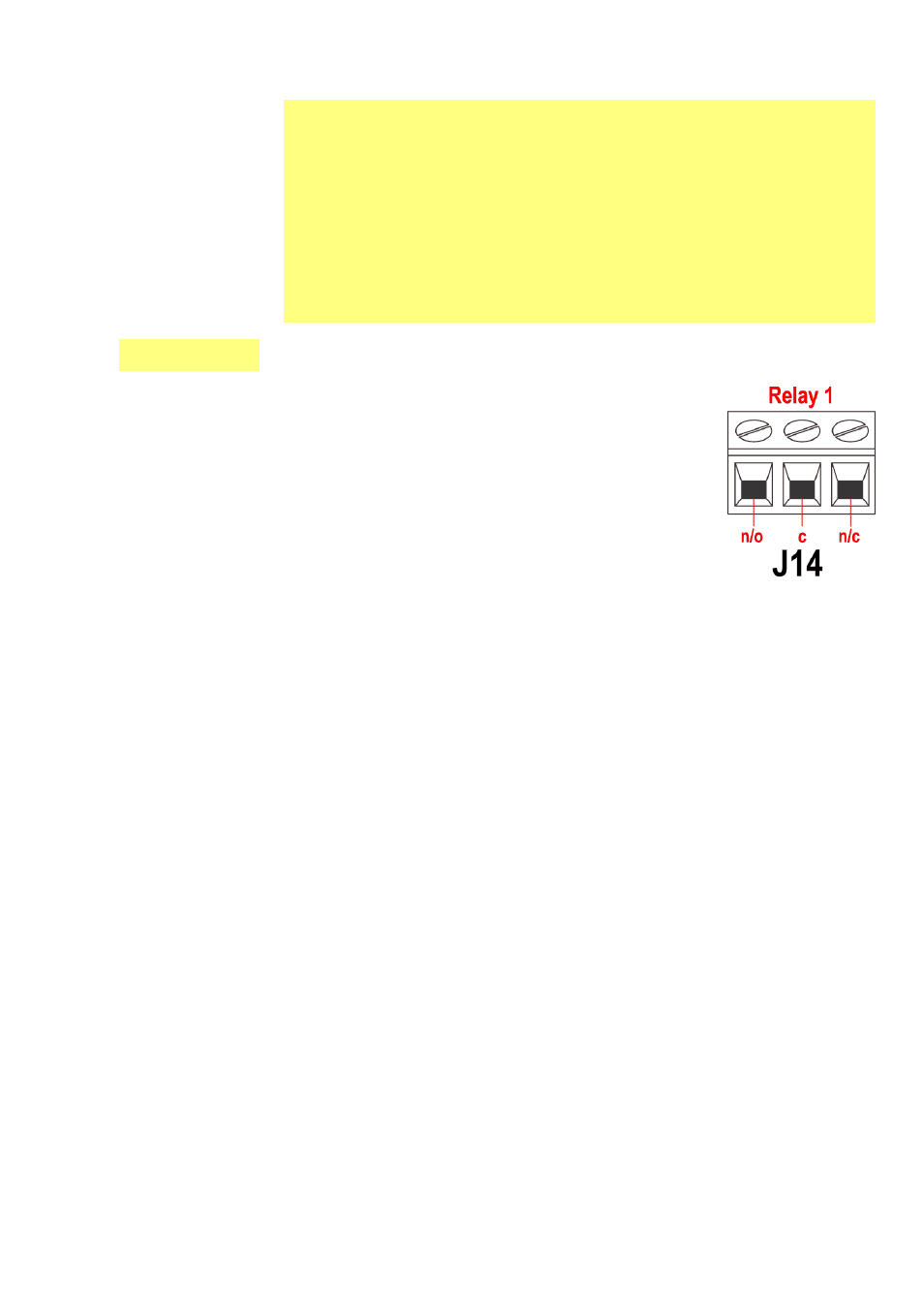

Примечание: Здесь изображено реле 1 (J14). Реле 2,
Реле 3 и Реле 4 (J15, J16 и J17) работают так же.
Подсоединяйте внешнее устройство к контакту c (общий)
выбранного вами разъема реле и либо к контакту n/c,
либо к контакту n/o (нормально закрытый либо нормаль-
но открытый). Конфигурируйте насос соответствующим
образом. См. главу 19.10 Выходы.
По умолчанию выход 1 показывает состояние
Запуска/Остановки, выход 2 показывает состояние
направления, выход 3 показывает состояние автоматиче-
ского/ручного режима, выход 4 показывает состояние
общего аварийного сигнала. См. главу 12 Первое включе-
ние насоса.
