Инструкция по эксплуатации Watson-Marlow 520DiN
Страница 116
Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
116

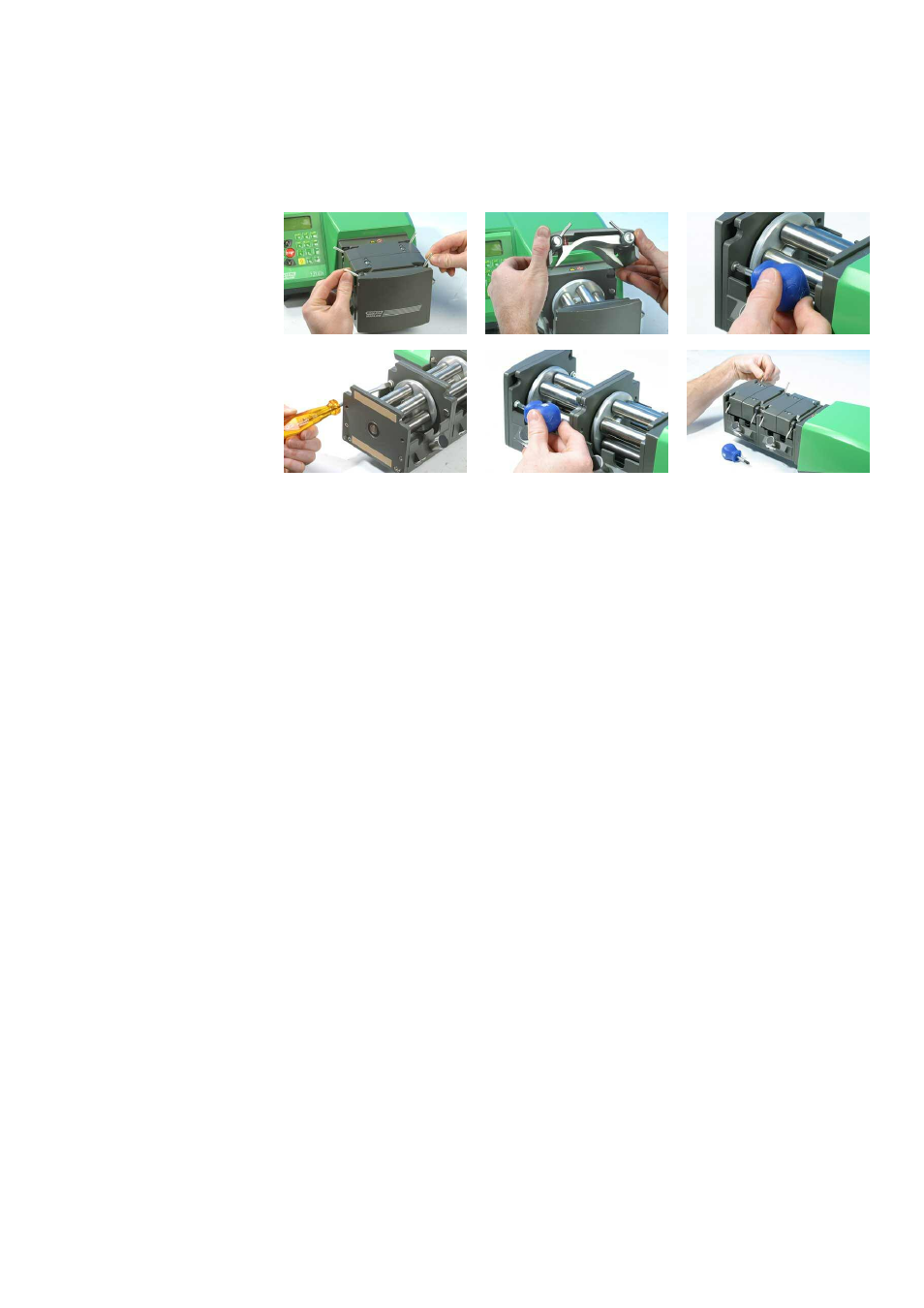

Чтобы установить дополнительную (промежуточную) головку
Передняя часть головки 505L снабжена крышкой, которую удерживают на месте
два винта. Чтобы установить вторую головку, эту крышку нужно снять.
l Поднимите два рычага по бокам головки и снимите трек.
l Снимите два винта, которыми крышка крепится к передней части непо-
движной головки. Это удобно делать короткой крестовой отверткой.
Снимите крышку.
l Смажьте выступающий язычок вала привода в задней части дополнитель-
ной головки и паз в передней части фиксированной головки. Установите
дополнительную головку так, чтобы язычок зацепился за паз, и выровняйте
корпус дополнительной головки с корпусом основной, фиксированной
головки. Установите два поставляемых в комплекте с дополнительной
головкой винта с каждой стороны этой головки и затяните их. Прикрепите
крышку к дополнительной головке двумя винтами к фиксированной голов-
ке.
l Установите треки и закрепите их, опустив рычаги.
