Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
69
19.2 Дисплей
В качестве единиц потока при ручном перекачивании вы можете выбрать число
оборотов в минуту или расход (в отличие от единиц потока при дозировании).

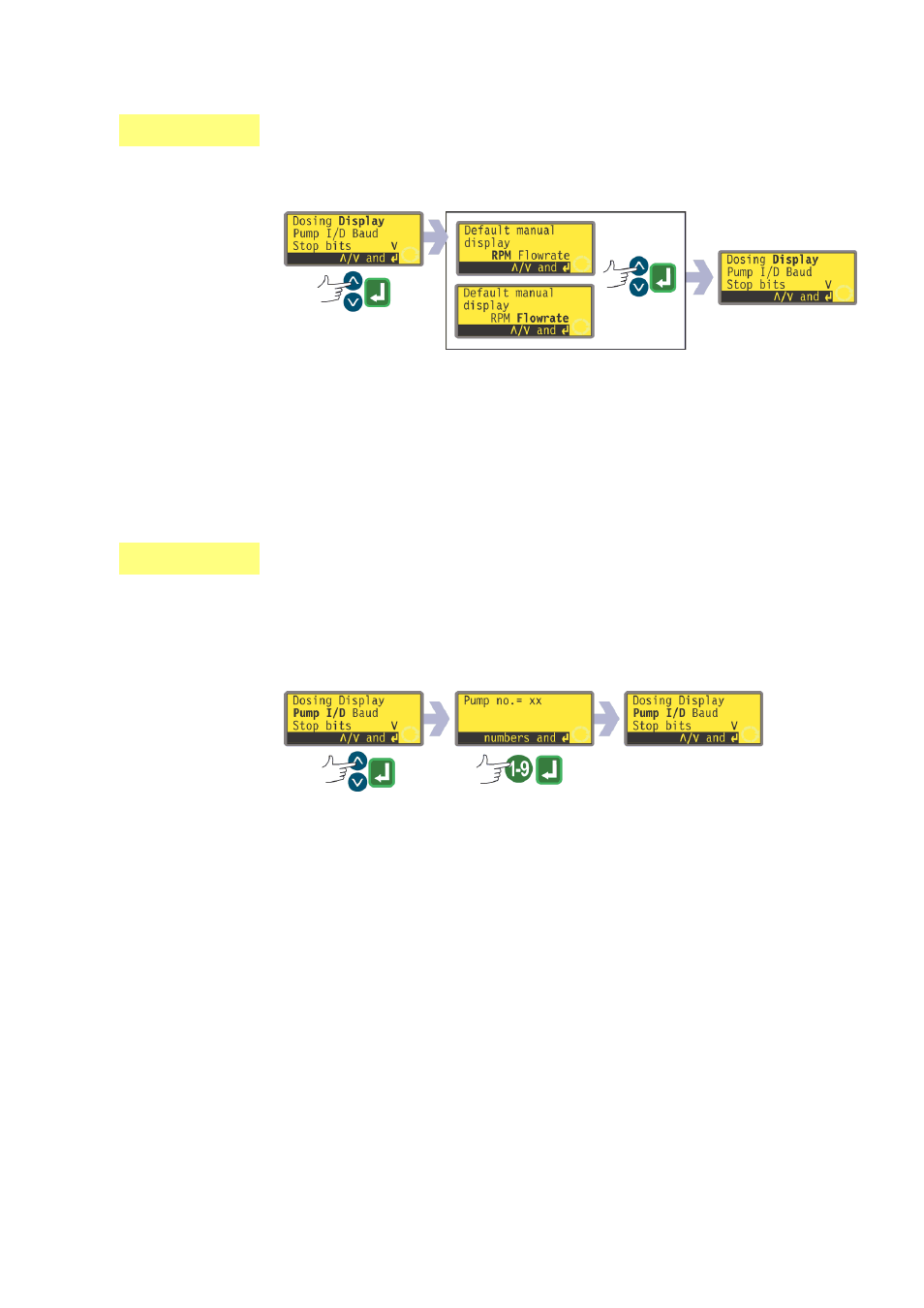

l Клавишами ВВЕРХ и ВНИЗ выберите пункт Display (Дисплей) на первом
экране меню настройки. Нажмите ENTER для подтверждения. Насос пред-
ложит вам выбрать в качестве единиц измерения потока число оборотов в
минуту или расход.
l Клавишами ВВЕРХ и ВНИЗ выберите RPM (Об/мин) или Flowrate
(Расход). Нажмите ENTER для подтверждения. Насос “запомнит” ваш
выбор и откроет первый экран меню настройки.
Примечание: Единицы измерения можно выбрать позже. См. главу 19.7
Единицы измерения потока.
19.3 Номер насоса
Насосом можно управлять через интерфейс RS232 (таким образом можно одно-
временно управлять 16 насосами, 520Di) или RS485 (32 насоса, 520DiN). Но
сначала нужно задать идентификационный номер насоса.
l На первом экране меню настройки клавишами ВВЕРХ и ВНИЗ выберите
Pump I/D (идентификатор насоса). Нажмите ENTER для подтвержде-
ния. На экране появится ранее введенный идентификационный номер.
l Если этот номер вас устраивает, нажмите ENTER. На дисплее появится пер-
вый экран меню настройки.
l Если вы хотите изменить номер, введите цифровыми клавишами нужное
значение: 1-16 для RS232 или 1-32 для RS485. Чтобы быстро вернуть
начальное значение, нажмите SHIFT, 5 (CLEAR). Если ввести число боль-
ше 16 / 32, отобразится и будет введено число 16 / 32. Нажмите ENTER
для подтверждения. На дисплее появится первый экран меню настройки.
Примечание: При необходимости насоса можно давать идентификацион-
ные номера в диапазонах 1-32 для RS232 или 1-64 для RS485. Доступ к
расширенным диапазонам осуществляется при помощи комбинации клавиш.
Введите цифровыми клавишами число 16. Нажмите ВВЕРХ и 4 (MAX)
одновременно. Теперь вы сможете ввести значение в расширенном диапа-
зоне.
