Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 119

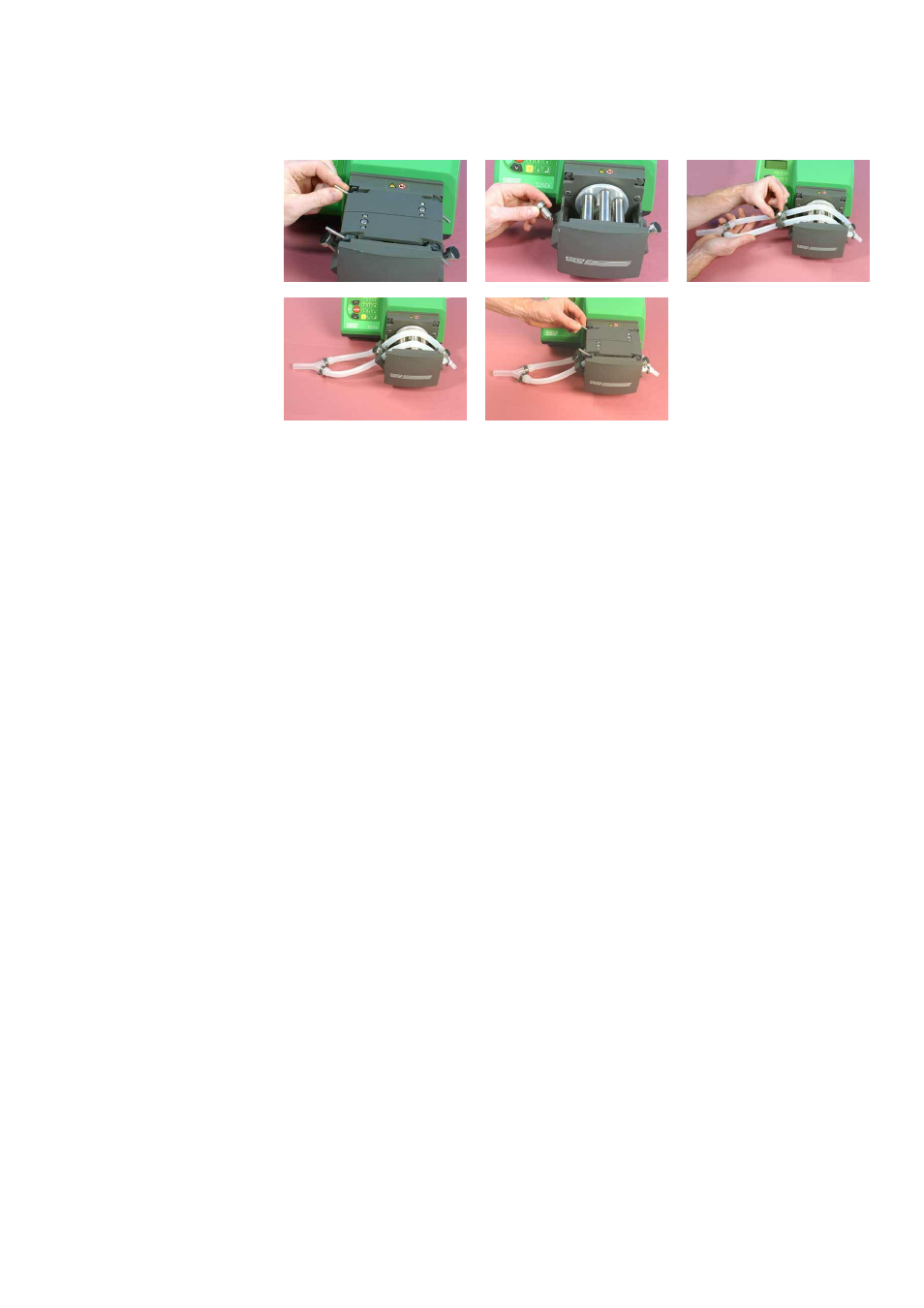

При использовании 9.6-мм элемента, рассчитанного на большие расходы:
l Поднимите два рычага по бокам головки и снимите трек.
l Снимите грибовидный выступ на стороне всасывания насоса, повернув его
против часовой стрелки на четверть оборота и вытащив его наружу. Не
снимайте выступ на стороне подачи.
l Уложите элемент поверх ротора так, чтобы меньший Y-образный разъем
оказался поверх выступа на стороне подачи.
l На трубочных зажимах указано, на трубку какого размера они рассчитаны.
Натяните элемент и надежно закрепите его зажимом 9.6мм на стороне вса-
сывания головки с помощью штыкового фиксатора, который ранее исполь-
зовался для грибовидных выступов.
l Установите трек и закрепите его, опустив рычаги.
Теперь можно присоединить к разъемам транспортирующую трубку. На стороне
всасывания используйте трубку диаметром 12.7мм.
