Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 102

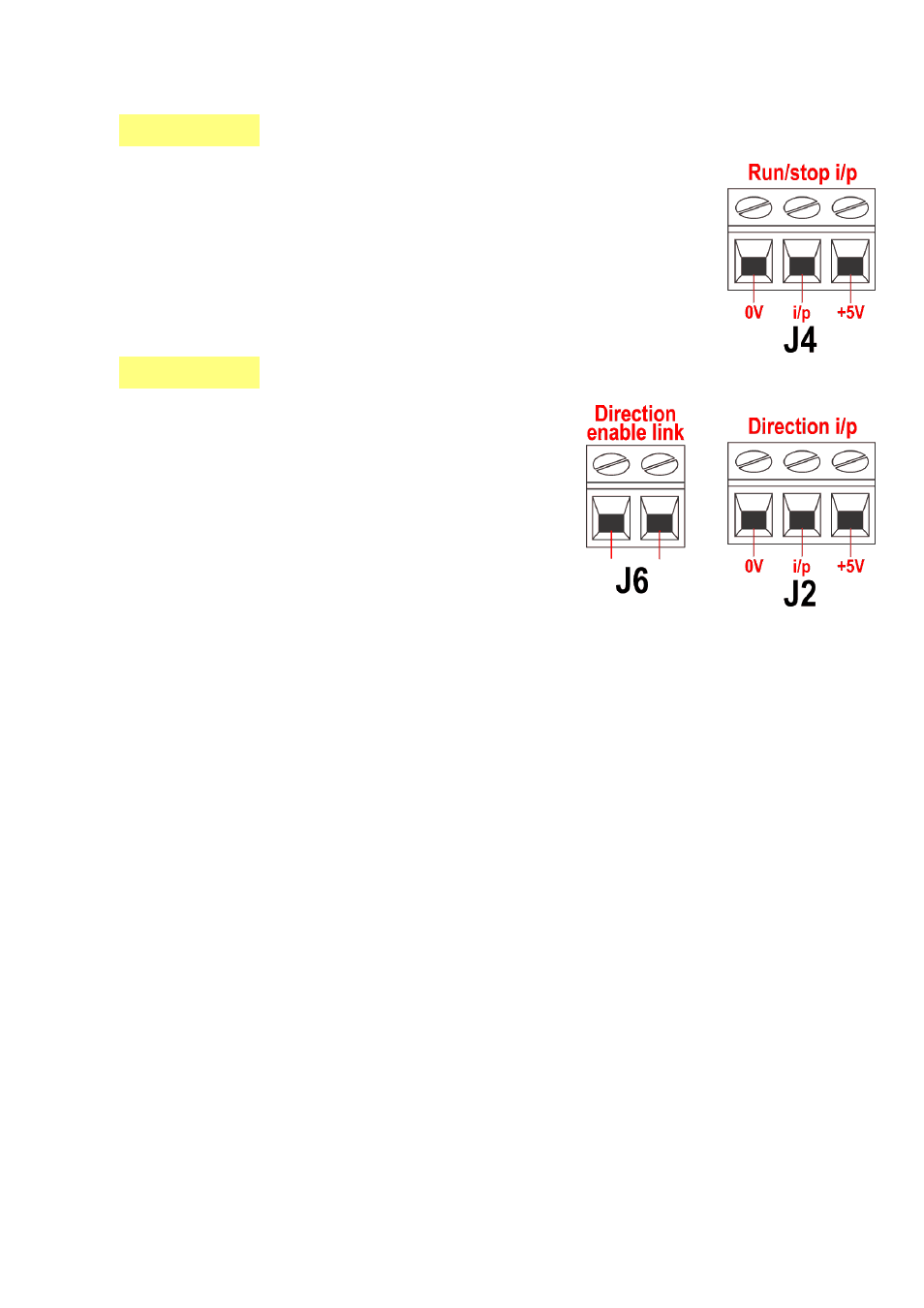

20.2.3 Ввод Старт / Стоп
Дистанционный запуск/остановка: подключите дистан-
ционный выключатель между разъемами i/p и +5V разъ-
ема i/p запуска/остановки (J4). С другой стороны, логиче-
ский ввод можно подавать на разъем i/p, а землю - на
контакт 0V. Высокий входящий сигнал останавливает
насос, низкий - запускает его. Если соединения нет или
если выключатель разомкнут, насос по умолчанию рабо-
тает. О том, как изменить или установить логику ввода
запуска/остановки, см. в главе 19.11 Дистанционная
остановка в разделе, посвященном меню настройки.
20.2.4 Ввод направления
Чтобы включить дистанционное
управление направлением и отклю-
чить клавишу DIRECTION (SHIFT,
1) на клавиатуре, соедините кон-
такты разъема направления (J6).
Важно: Не подавайте напряже-
ние
на цепь направления.
Подключите дистанционный
выключатель между контактами
+5V и i/p разъема направления
(J2). Когда контакт выключателя
разомкнут, насос вращается по
часовой стрелке, когда замкнут -
против часовой стрелки. С другой
стороны, можно подавать логиче-
ский сигнал на контакт i/p и кон-
такт 0V разъема направления (J2).
Низкий входной сигнал соответ-
ствует вращению по часовой стрел-
ке, высокий - против часовой
стрелки. Если соединения нет,
насос по умолчанию вращается по часовой стрелке.
