Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
93
Кроме того, выход 1 доступен в виде логического сигнала 5В ТТЛ, подаваемого
на контакт 10 нижнего разъема. Он меняет состояние в зависимости от логиче-
ского состояния функции, назначенной на Выход 1. Не подсоединяйте к устрой-
ствам, требующим нагрузки более 1 ТТЛ.
По умолчанию выход 1 показывает состояние Доза. См. главу 12 Первое
включение насоса.

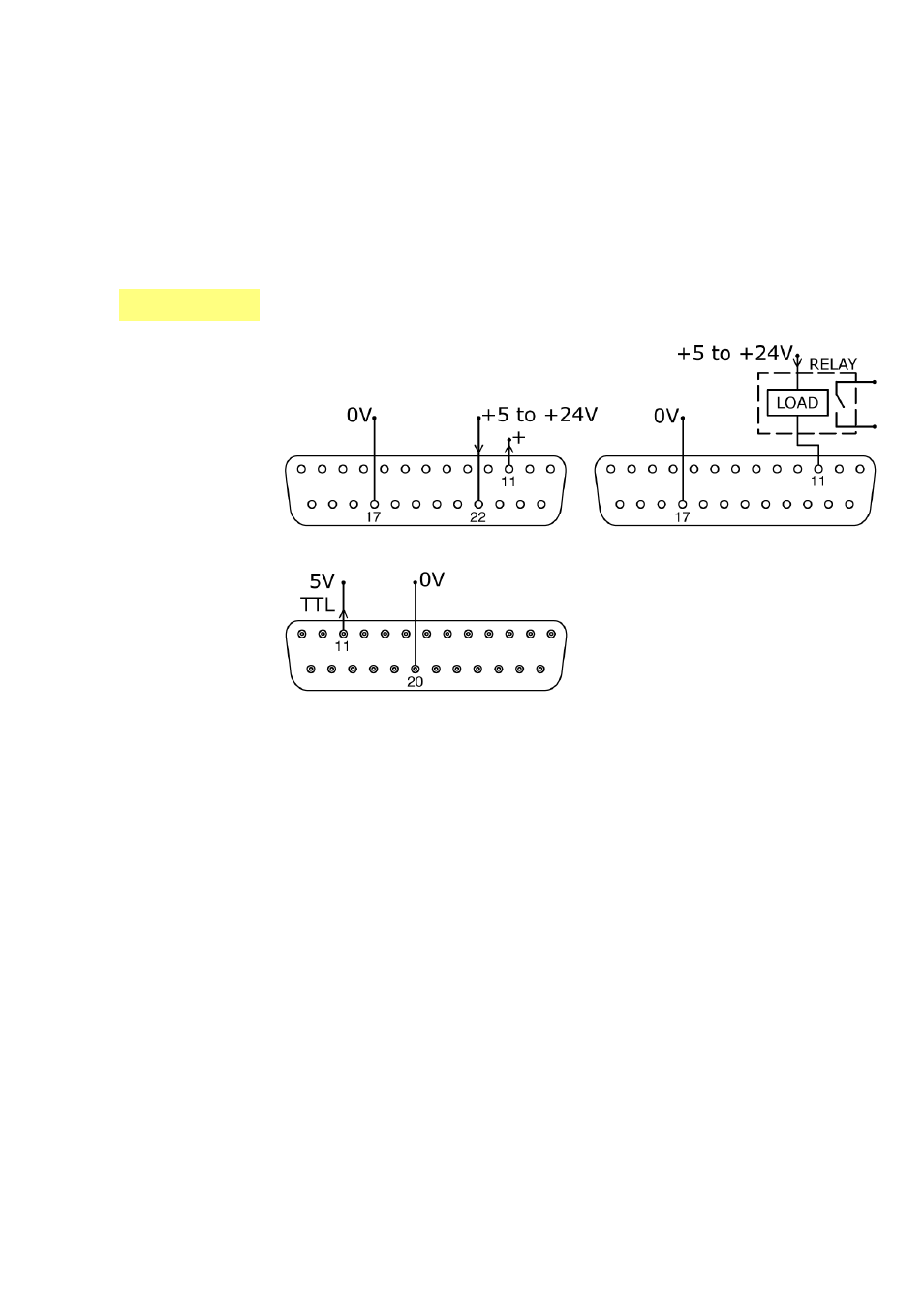

20.1.5.2 Логический выход 2
Выход 2 берется с контакта 11 верхнего разъема, в зависимости от логического
состояния функции, назначенной на Выход 2. Также, нагрузка, такая как катуш-
ка реле, может быть подключена к контакту 11, а заземление - к контакту 17.
Ток будет течь через цепь в зависимости от логического состояния функции,
назначенной на Выход 2. Не подсоединяйте к устройствам, требующим силы
тока более 50мА.
Кроме того, выход 2 доступен в виде логического сигнала 5В ТТЛ, подаваемого
на контакт 11 нижнего разъема. Он меняет состояние в зависимости от логиче-
ского состояния функции, назначенной на Выход 2. Не подсоединяйте к устрой-
ствам, требующим нагрузки более 1 ТТЛ..
По умолчанию выход 2 показывает состояние Направление. См. главу 12 Первое
включение насоса.
Di
Верхний D-разъем
Верхний D-разъем
Нижний D-разъем
