Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 88
20 Контакты системы
автоматического управления
20.1 Для 520Di (IP31)
Связь насоса с другими устройствами осуществляется через два D-образных
разъема, расположенных на задней панели насоса. Верхний разъем штырько-
вый, а нижний - гнездовой. Соответствующие друг другу штырьковые и гнездо-
вые разъемы, защищенные от электромагнитных помех, должны быть обычным
образом припаяны к экранированным кабелям управления.
Рекомендуемый кабель управления: 7 пучков по 0.2мм, 24AWG, экранирован-
ный, круглого сечения, до 25-жил. Экран кабеля должен быть заземлен через
функциональный контакт заземления в D-разъеме (контакт 1 на верхнем 25-
контактном разъеме) (контакт 13 на нижнем 25-контактном разъеме), либо
через металлические части розетки или вилки

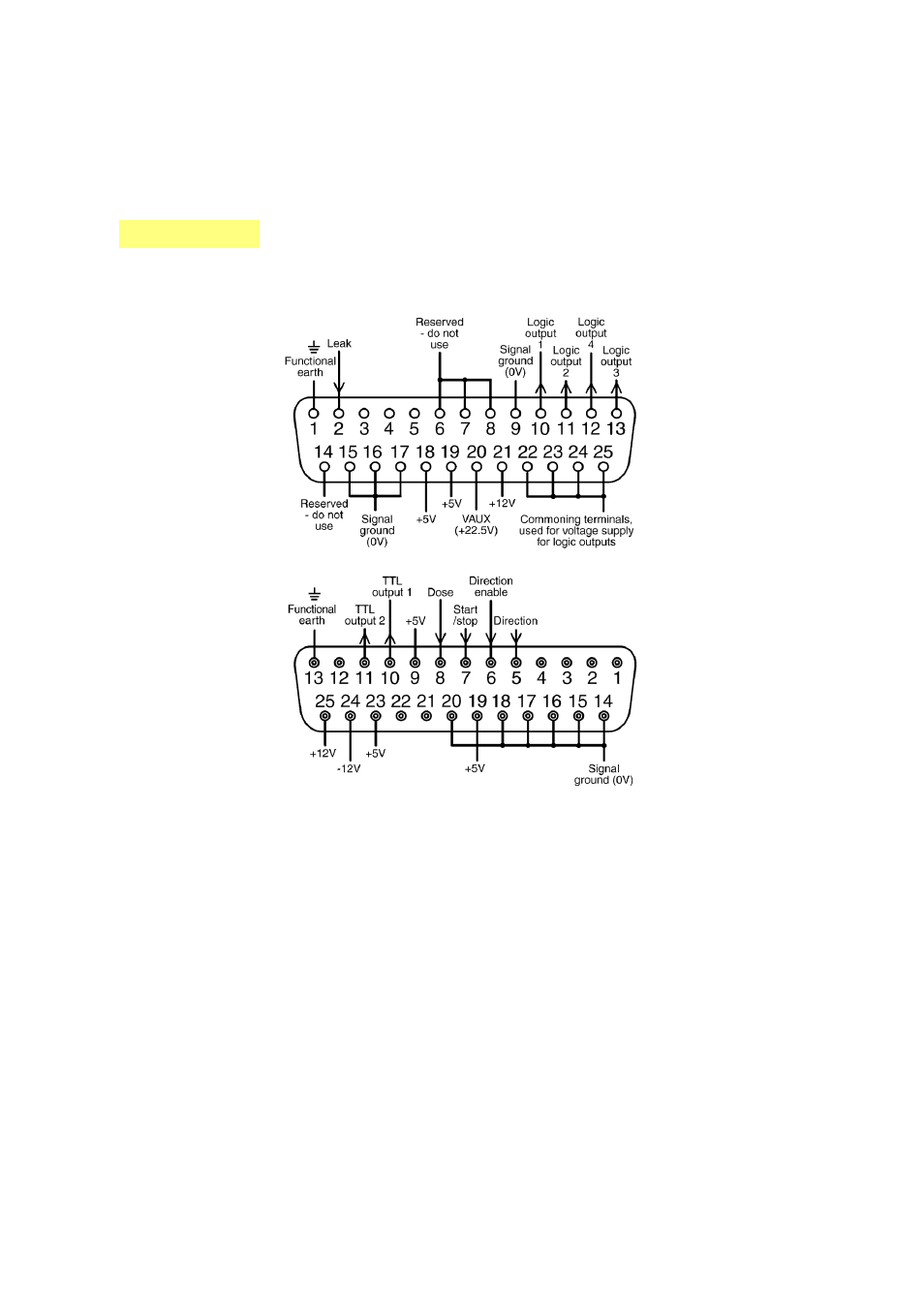

Di
верхний D-разъем
нижний D-разъем
