Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 131

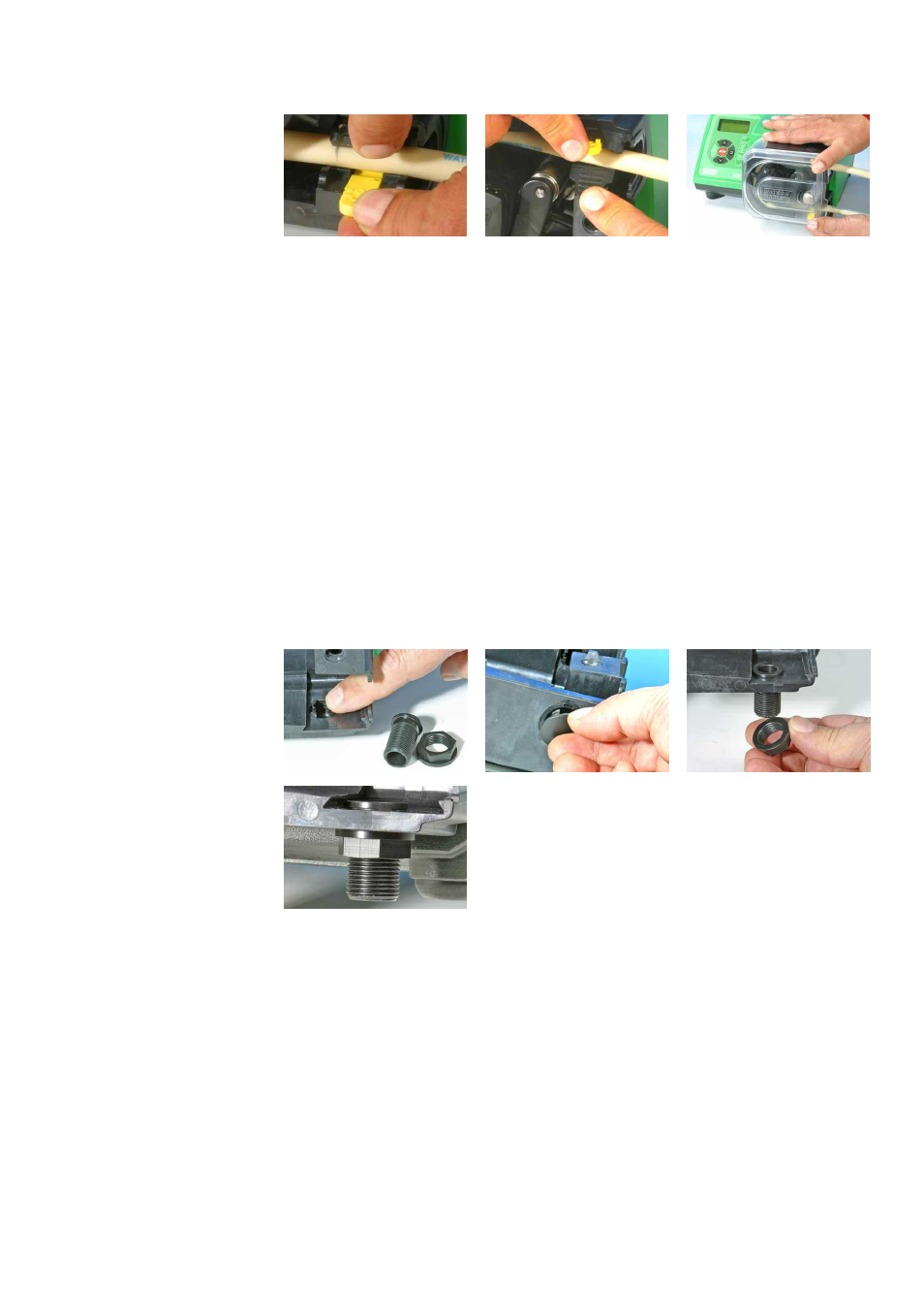

l Раскройте верхний пружинный зажим и вставьте в него трубку, проследив за
тем, чтобы трубка не была перекручена, и чтобы трубка находилась по цент-
ру между направляющими роликами. Отпустите зажим.
l Пружинные зажимы трубки должны прижимать трубку достаточно сильно,
чтобы она не двигалась в насосной головке, но не настолько сильно, чтобы
суживать ее, затрудняя поток рабочей среды. Трубочные зажимы снабжены
желтыми ползунками, которые можно защелкивать в нужном положении в то
время, когда основные зажимы раскыты. В выдвинутом положении зажимы
надежно удерживают трубку, а во внутреннем - лишь чуть-чуть придержи-
вают ее. Отрегулируйте ползунки так, чтобы трубка не двигалась. Проверьте
регулировку, несколько раз провернув ротор.
l Закройте крышку, надавив на него так, чтобы защелки сработали.
l Помните, что при использовании трубок из материалов Marprene или
Bioprene нужно заново подтянуть трубку через 30 минут работы, так как по
мере притирки длина трубки может немного увеличиться. Натяните трубку
так, чтобы 225мм трубки находилось между внутренними ребрами пружин-
ных зажимов.
34.3 Установка сливного патрубка для
520RE:
Сливной патрубок - это дополнительный компонент, входящий в комплект насос-
ной головки. Пользователям настоятельно рекомендуется установить его перед
началом работы с насосом. Снимать ротор для этого необязательно.
l Выньте пробку из сливного отверстия в нижней части насосной головки
(пробка эластичная). Ее можно снять, надавив пальцем изнутри головки,
либо зацепив ногтем ее край снаружи головки.
l Вставте патрубок на место изнутри головки.
l Наденьте на патрубок крепежную гайку (калибр
3 ⁄
8
дюйма BSP) и затяните ее
пальцами.
l Если нужно, прикрепите сточную трубку (в комплект не входит).
