Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
90
20.1.2 Ввод направления

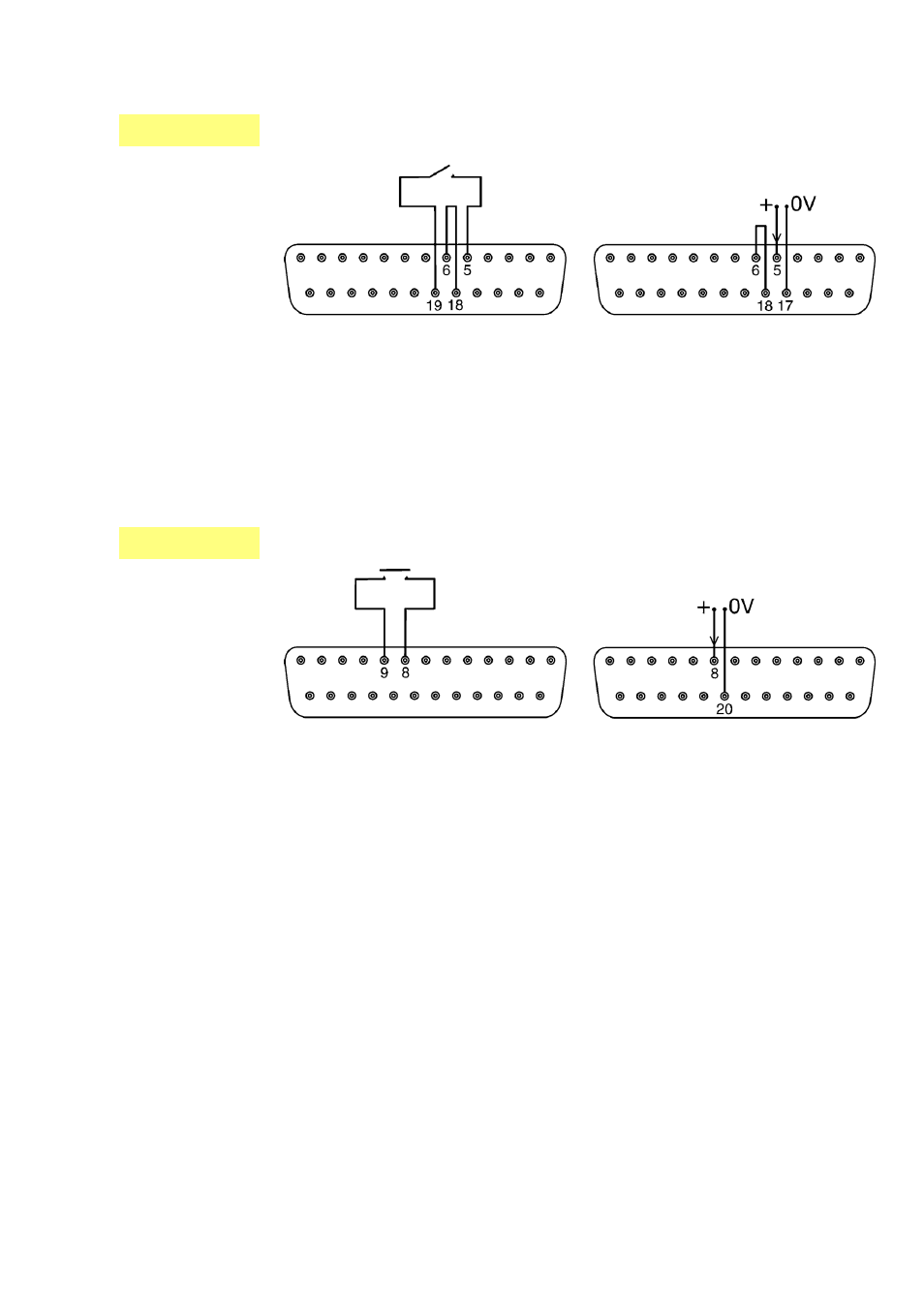

Чтобы включить дистанционное управление направлением и отключить клави-
шу DIRECTION на клавиатуре, соедините контакты 6 и 18 нижнего разъема.
Подключите дистанционный выключатель между контактами 5 и 19 нижнего
разъема. Когда контакт выключателя разомкнут, насос вращается по часовой
стрелке, когда замкнут - против часовой стрелки. С другой стороны, можно
подавать логический сигнал на контакт 5 нижнего разъема, а заземление - на
контакт 17. Низкий входной сигнал соответствует вращению по часовой стрел-
ке, высокий - против часовой стрелки. Если соединения нет, насос по умолча-
нию вращается по часовой стрелке.
20.1.3 Ввод дозы
Подключите контактный выключатель, например, педальный или ручной
выключатель между контактами 8 и 9 верхнего разъема. Когда контакт
выключателя разомкнут, начинается подача дозы. Вход имеет программную
защиту от дребезга (электрический шум) и работает так же, как и другие сред-
ства дистанционного ввода, например, показанные выше устройства с логикой
5В - 24В. Для входа используется контакт 8, а для 0В - контакт 20В (нижний
разъем).
Примечание: Вход имеет программную защиту от дребезга поэтому сигнал
может быть либо мгновенного действия, либо длительного действия во время
подачи дозы. В последнем случае сигнал перед подачей следующей дозы нужно
убрать.
Примечание: К одному выключателю можно подключать только один насос.
Если вам нужно одновременно запускать несколько насосов, используйте
несколько полюсов и изолируйте каждую цепь.
Di
Di
Нижний разъем
Нижний разъем
Нижний разъем
Нижний разъем
