Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
100
l
Снимите с проводов оболочку и 5 мм изоляции. Залуживать зажимы не тре-
буется. Примечание: Если вы используете очень жесткий или толстый
кабель, возможно, удобнее будет зачистить оболочку перед тем, как прове-
сти кабель через сальник. Однако, чтобы не нарушить изоляцию, при затя-
гивании сальника внутри него должен находиться кабель с целой оплеткой.
l
Перекрутите кусок кабельного экрана необходимой длины. Ослабьте один
из винтов и оберните экран вокруг него. Закрутите винт. С другой стороны,
можно прикрепить кабель к ближайшей контактной пластине (если такие
пластины есть).
l
Введите оголенный провод в квадратное отверстие разъема. Полностью
заведя провод внутрь, затяните винт и закрепите провод.
l
Закрепив все провода, затяните 21-мм гаечным ключом колпачок сальника
с усилием 2.5 Нм, обеспечив надежное уплотнение. С другой стороны,
можно затягивать сальник руками, насколько возможно а затем дозатянуть
его гаечным ключом на пол-оборота.
Примечание: Не связывайте вместе провода управления и кабели питания.

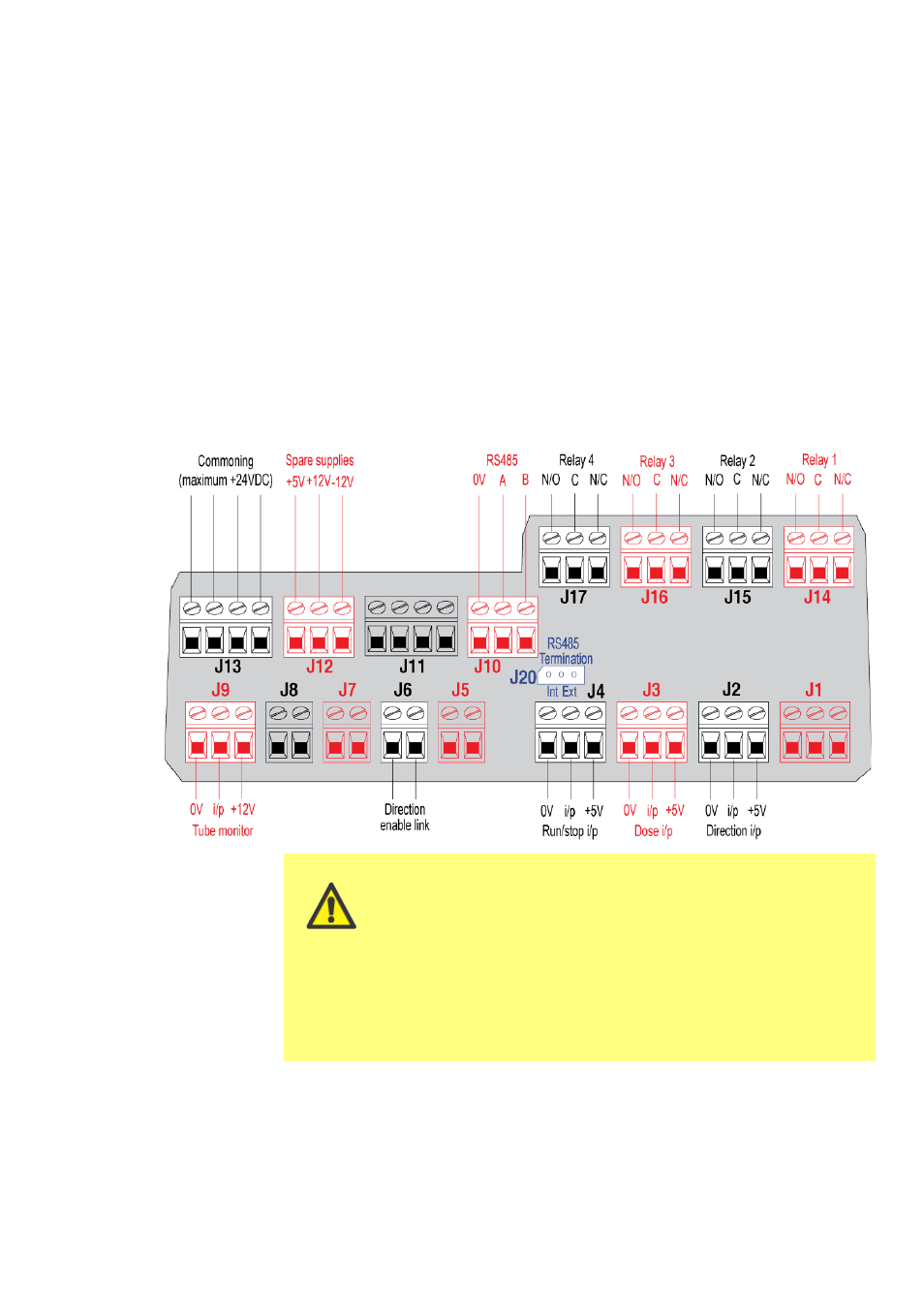

Разъемы водонепроницаемого модуля 520N:
Никогда не подавайте напряжение главного пита-
ния на клеммы модуля 520N. Подавайте на указан-
ные ниже клеммы соответствующие сигналы.
Сигналы не должны превышать максимальные
значения. Не подавайте напряжение перекрестно
на другие контакты. Это может привести к поломке,
на которую не распространяется гарантия. Максимальное
напряжение на контактах реле данного насоса составляет
30В постянного тока; максимальная нагрузка - 30Вт.
Примечание: подходит также для систем малой мощности:
например, 1мА при 5В постоянного тока минимум.
