Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
115
26 Головка 505L
Чтобы устранить эффект пульсации, свойственный некоторым перистальтиче-
ским насосам, компания Watson-Marlow разработала принцип использования
двух ассиметричных треков. При этом трубки работают в противофазе, и
импульсы из одного канала на выходе из головки сливаются с импульсами из
другого.
Головка 505L оборудована шестью роликами из нержавеющей стали, в ней
используется трубка из силикона или Marprene с внутренним диаметром до 9.6
мм и толщиной стенок 2.4мм.
Для большинства задач, связанных с дозированием и слабой пульсацией,
используйте трубочные Y-образные элементы Watson-Marlow в форме двойного
Y, которые имеют длину, обеспечивающую точное слияние импульсов, что поз-
воляет добиться максимально ровного потока.
Если вы не хотите использовать специальные трубочные элементы в виде двой-
ной трубки, воспользуйтесь набором трубочных зажимов, которые позволяют
использовать две независимых трубки (двухканальное перекачивание).

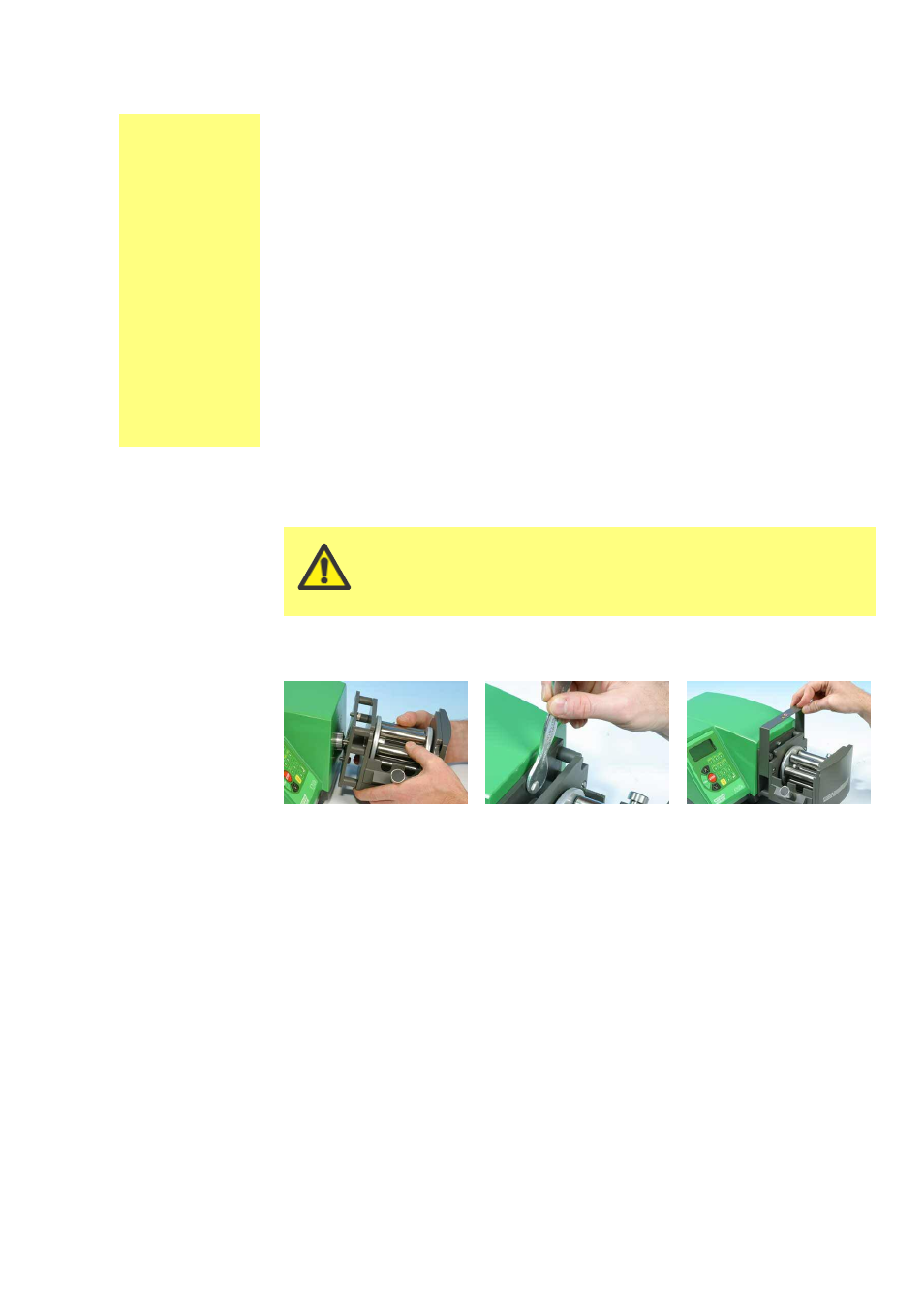

26.1 Установка и снятие головки 505L
Чтобы установить либо снять головку
l Смажьте язычок вала привода. Установите головку по центру на переднюю
поверхность привода и руками поворачивайте ротор, пока паз на валу
ротора не зацепится за язычок вала привода. Проследите за тем, чтобы два
болта выровнялись с верхним и нижним отверстиями на поверхности приво-
да.
l 10-мм гаечным ключом затяните крепежные болты до 3 Нм.
l Установите крышку адаптера поверх задней пластины насосной головки и
головок болтов. Надавите вниз,чтобы она встала на место со щелчком.
l Чтобы снять трек, выполните эту же процедуру в обратном порядке.
Перед тем как открыть трек и выполнить установ-
ку, снятие или обслуживание, всегда отключайте
насос от источника питания.
Di, DiN
Используемая
головка не
зависит от
класса защи-
ты привода.
В разделе
этого руко-
водства,
посвященном
насосным
головкам,
нигде не упо-
минается
класс защиты
или модель
привода
(520Di или
520DiN).
