Watson-Marlow 520DiN - Инструкция (Страница 118)

Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 118

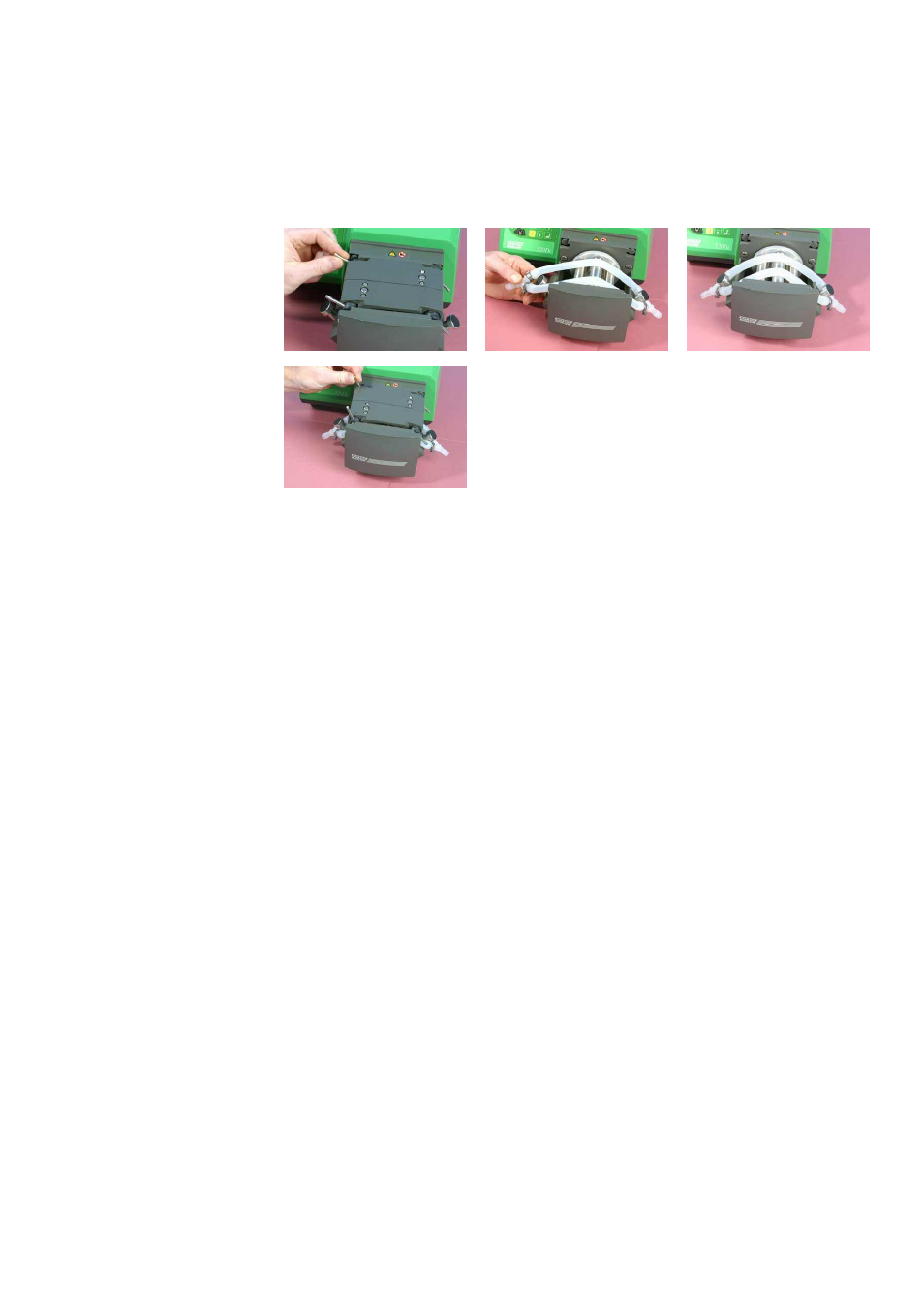

27.1 505L: Установка Y-образных
трубочных элементов
При использовании стандартного элемента любого размера:
l Поднимите два рычага по бокам головки и снимите трек.
l Слегка растяните трубочный элемент и уложите его поверх грибовидных
выступов по бокам насосной головки.
l Установите трек и закрепите его, опустив рычаги.
Примечание: При использовании элементов Pumpsil диаметром 9.6мм наилуч-
шие результаты дают элементы, рассчитанные на большие расходы: номер
детали 913.AH96.K24. Для закрепления элемента на входной стороне головки
необходим зажим MNA0345A.
