Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
132
34.4 Установка трубочного элемента
для 520RE
Головки 520RE применяются с трубками Watson-Marlow имеющими элементы
крепежа и толщину стенки 2.4мм. В них можно использовать элементы с быстро-
разъединяемыми промышленными разъемами или санитарными разъемами Tri-
clamp, однако важно, чтобы расчетное давление элемента соответствова-
ло расчетному давлению головки, чтобы жесткость роликов, сила сжатия и
жесткость трубки соответствовали друг другу. Расчетное давление головки ука-
зано на гибком колпачке ротора, находящемся в центре ротора. Расчетное дав-
ление трубочного элемента указано на соединительном рукаве.
Обратите внимание: колпачок ротора и соединительный рукав элемента выде-
лены одним цветом.
Примечание: Чтобы с помощью насоса 520RE и соответствующих ротора и эле-
мета получить давление 4 или 7 бар, насос должен вращаться против часовой
стрелки.

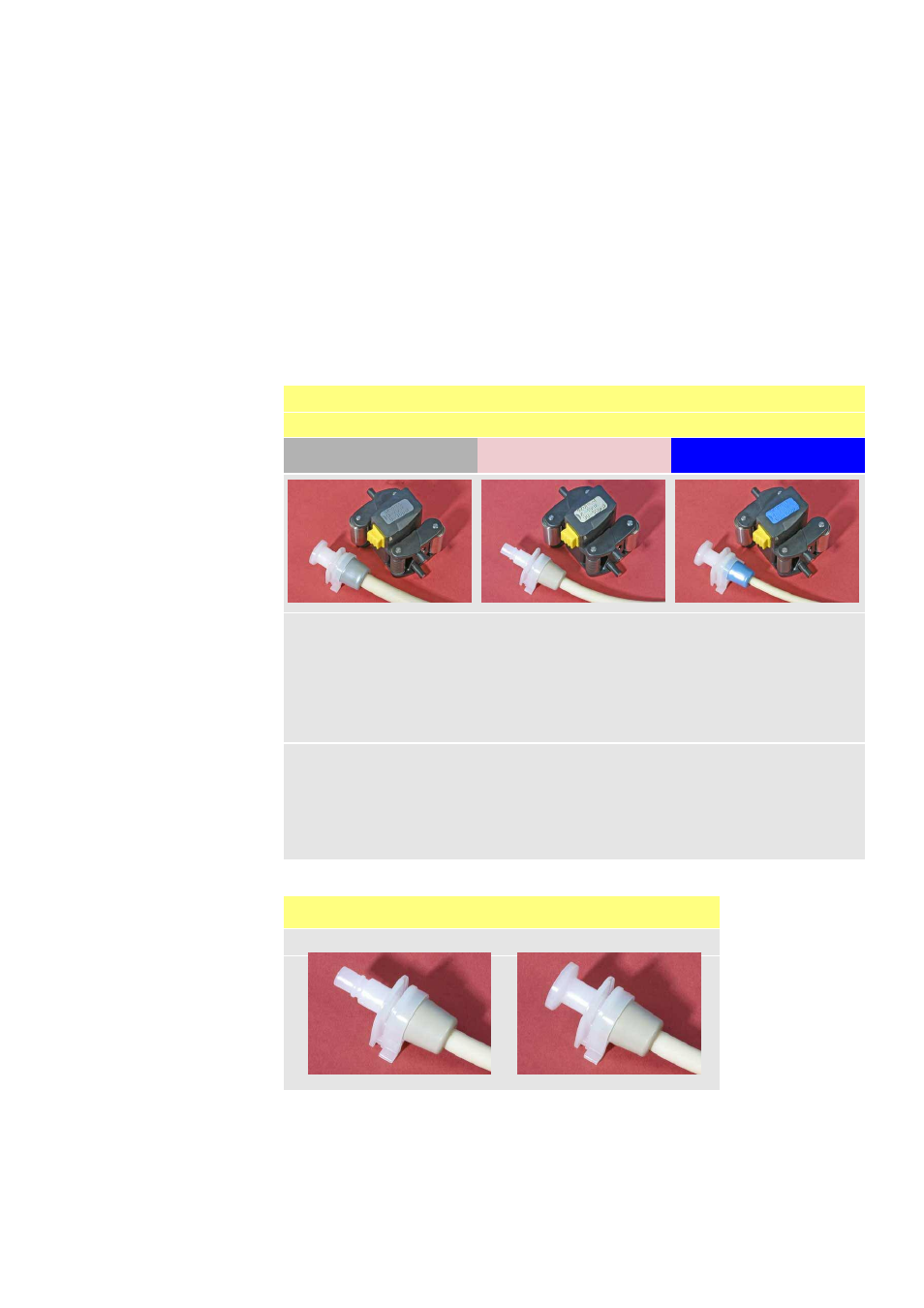

Расчетные давления элемента и ротора
Цвет гибкого колпачка ротора и соединительного рукава элемента
Серый
Бежевый
Голубой
520REL
Давление
до 2 бар
Калибр трубок
3.2мм, 6.4мм и 9.6мм
520REM
Давление
до 4 бар
Калибр трубок
3.2мм и 6.4мм
520REH
Давление
до 7 бар
Калибр трубки
3.2мм
Промышл.
Marprene
TL
Pumpsil
Neoprene
Chem-Sure
Санитарн.
Bioprene
TL
Pumpsil
Sta-Pure
Chem-Sure
Промышл.
Marprene
TM
Chem-Sure
Санитарн.
Bioprene
TM
Sta-Pure
Промышл.
Marprene
TH
Sta-Pure
Санитарн.
Bioprene
TH
Sta-Pure
Элементы крепежа для промышленного и
санитарного использования
Промышленные
Санитарные
