Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 94

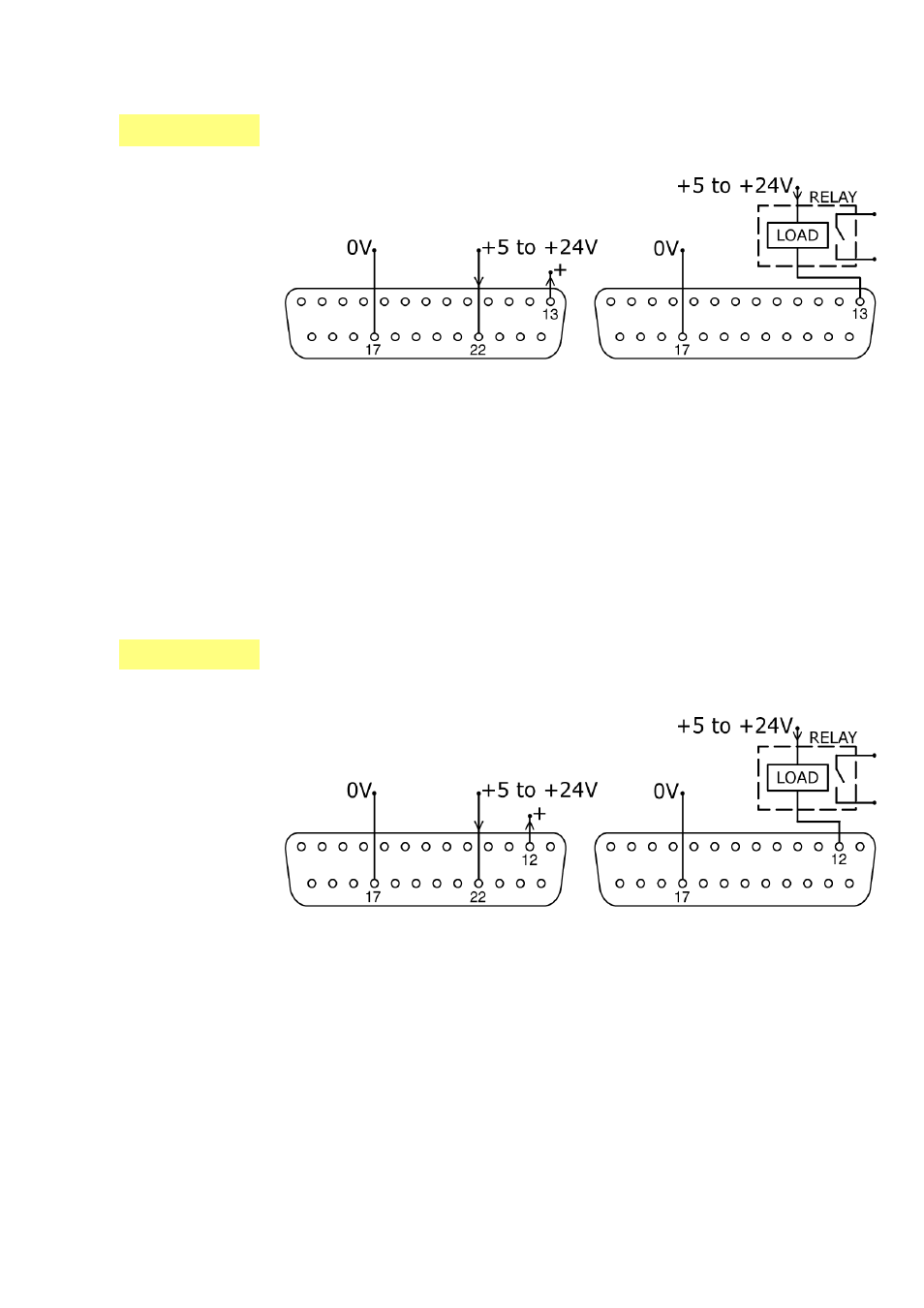

20.1.5.3 Логический выход 3
Выход 3 берется с контакта 13 верхнего разъема, в зависимости от логического
состояния функции, назначенной на Выход 3. Также, нагрузка, такая как катуш-
ка реле, может быть подключена к контакту 13, а заземление - к контакту
17.Ток будет течь через цепь в зависимости от логического состояния функции,
назначенной на Выход 3. Не подсоединяйте к устройствам, требующим силы
тока более 50мА.
По умолчанию выход 3 показывает состояние Руное/Автоматическое управле-
ние. См. главу 12 Первое включение насоса.
20.1.5.4 Логический выход 4
Выход 4 берется с контакта 12 верхнего разъема, в зависимости от логического
состояния функции, назначенной на Выход 4. Также, нагрузка, такая как катуш-
ка реле, может быть подключена к контакту 12, а заземление - к контакту
17.Ток будет течь через цепь в зависимости от логического состояния функции,
назначенной на Выход 4. Не подсоединяйте к устройствам, требующим силы
тока более 50мА.
По умолчанию выход 4 показывает состояние Общая ошибка. См. главу 12
Первое включение насоса.
Di
Di
Верхний D-разъем Верхний D-разъем
Верхний D-разъем Верхний D-разъем
