Инструкция по эксплуатации Watson-Marlow 520DiN
Страница 108
Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
108
Как выйти из режима автоматического управления
l При нажатии клавиши STOP насос предложит на выбор три опции: Continue
(Продолжить), Manual (Ручной режим) и Menu (Меню). Клавишами ВВЕРХ
и ВНИЗ выберите нужный вариант и нажмите ENTER для подтверждения.
l Если выбрать Continue (Продолжить), насос вернется в сетевой режим
(RS232).
l Если выбрать Manual (Ручной режим), насос перейдет в режим ручного
управления; скорость и направление вращения будут теми же, что и при пре-
дыдущей работе в сетевом режиме. См. главу 18 Ручное управление.
l Если выбрать Menu (Меню), на экране появится главное меню (см. главу 14
Главное меню).
Аварийная остановка
l В экстренном случае нажмите клавишу STOP. Насос остановится, и на дисплее
появится экран прерванной работы, на котором можно выбрать Continue
(Продолжить), чтобы вернуться в сетевой режим, Manual (Ручной режим),
чтобы перевести насос в режим ручного управления (см. главу 18 Ручное управ-
ление), или Menu (Меню), чтобы открыть главное меню (см. главу 14 Главное
меню). Выберите нужный вариант клавишами ВВЕРХ и ВНИЗ и нажмите ENTER
для подтверждения.
Управление по RS485

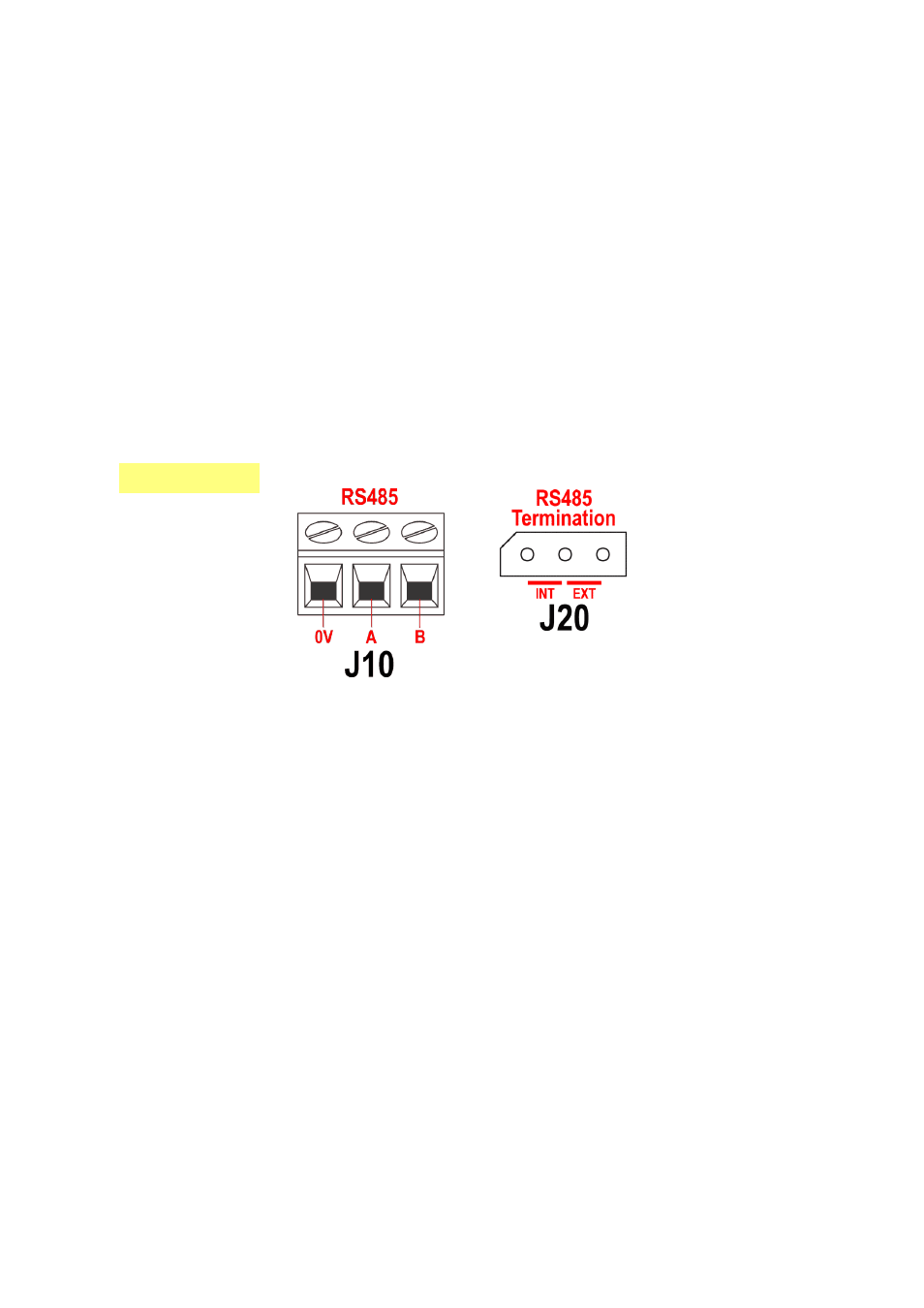

Подсоедините сетевой контакт к контакту J10 экранированной витой парой: A к A, B
к B, экран к 0В. Убедитесь в том, что насос сконфигурирован так, чтобы им можно
было управлять по сети. Одним и тем же сигналом RS485 можно управлять несколь-
кими насосами: соединяйте все насосы параллельно. См. главу 24 Управление и
работа по сети.
Чтобы система управления по RS485 работала правильно, контакт J20 должен быть
соединен закорачивающей перемычкой. Закорачивающую перемычку одиночного
насоса или последнего насоса в цепи нужно установить на трехконтактном разъеме в
положение, обозначенное INT; закорачивающие перемычки всех остальных насосов
устанавливаются в положение EXT.
DiN
