27.2 505L: Использование двух каналов
(трубок) на входе

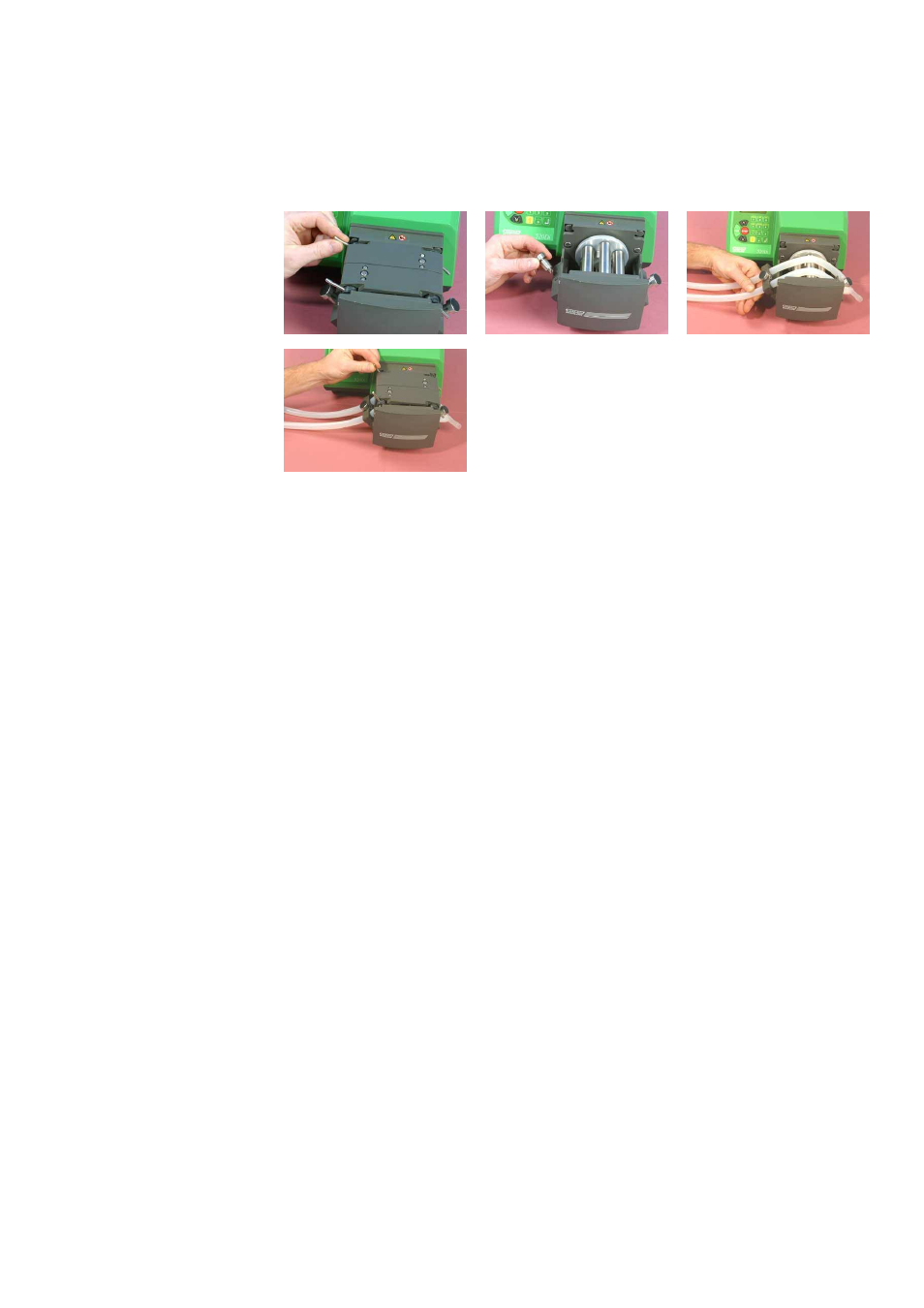

Установив две входящих трубки и один Y-образный разъем, можно добиться
гладкого потока при более высокой пропускной способности.
l Поднимите два рычага по бокам головки и снимите трек.
l Снимите грибовидный выступ на стороне всасывания насоса, повернув его
против часовой стрелки на четверть оборота и вытащив его наружу. Не
снимайте выступ на стороне подачи.
l Прикрепите два трубочных элемента к ответвлениям Y-образного разъема.
Уложите весь блок поверх ротора так, чтобы Y-образный разъем оказался
поверх выступа на стороне подачи.
l На трубочных зажимах указано, на трубку какого размера они рассчитаны.
Натяните два трубочных элемента и надежно закрепите его зажимами соот-
ветствующих размеров на стороне всасывания головки с помощью штыко-
вого фиксатора, который ранее использовался для грибовидных выступов.
Возможно, вам будет удобнее вставить трубки в закругления зажима перед
его закреплением.
l Установите трек и закрепите его, опустив рычаги.
Теперь можно присоединить к разъемам передающую трубку.
