Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
89
Данный насос удовлетворяет всем требованиям электромагнитной совместимо-
сти при условии использования описанного выше кабеля длиной до 25 метров.
При превышении этого расстояния пользователь сам несет ответственность за
обеспечение безопасности и надежность работы систем дистанционного и авто-
матического управления насоса.
Не связывайте вместе провода управления и кабели питания.
Линии 0В этого насоса имеют “плавающее заземление”. Их можно подсоединять
к изолированному 0В или заземленному 0В интерфейсу. Выходы ТТЛ (транзи-
сторно-транзисторная логика) 1 и 2 комбинируются из двух состояний: номи-
нально 0В и 5В; но на практике <0.4В (<16мА) и 2.4-5В (<0.4мА). Они не под-
ходят для приводных реле. Если реле работает п сигналу ТТЛ, это должно про-
исходить так, как описано в главе 22.10 Логические выходы 1, 2, 3, 4, ниже.

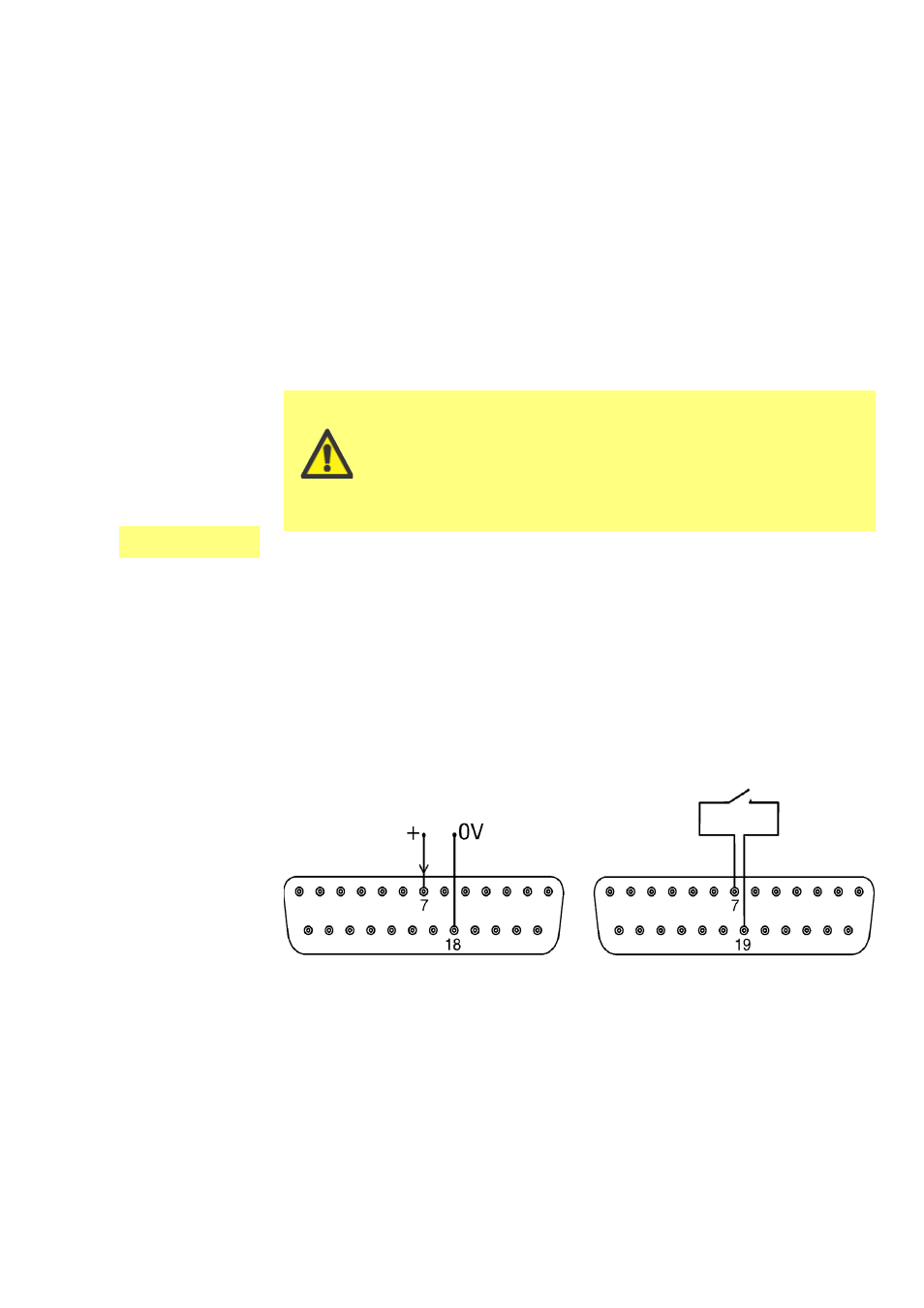

20.1.1 Ввод Старт / Стоп
Дистанционный запуск/остановка: подключите дистанционный выключатель
между разъемами 7 и 19 нижнего разъема. Также логический ввод можно пода-
вать на разъем 7 нижнего разъема, а землю - на контакт 18. Высокий входящий
сигнал останавливает насос, низкий - запускает его. Если соединения нет или
если выключатель разомкнут, насос по умолчанию работает. О том, как изме-
нить или установить логику ввода запуска/остановки, см. в главе 19.11
Дистанционная остановка в разделе, посвященном меню настройки.
Никогда не подавайте напряжение главного питания
на D-разъемы. Подавайте соответствующие сигналы
на указанные контакты. Сигналы не должны превы-
шать указанные предельные значения. Не подавайте
напряжение перекрестно на другие контакты. Это
может привести к поломке, на которую не распро-
страняется гарантия.
Di
Нижний разъем
Нижний разъем
