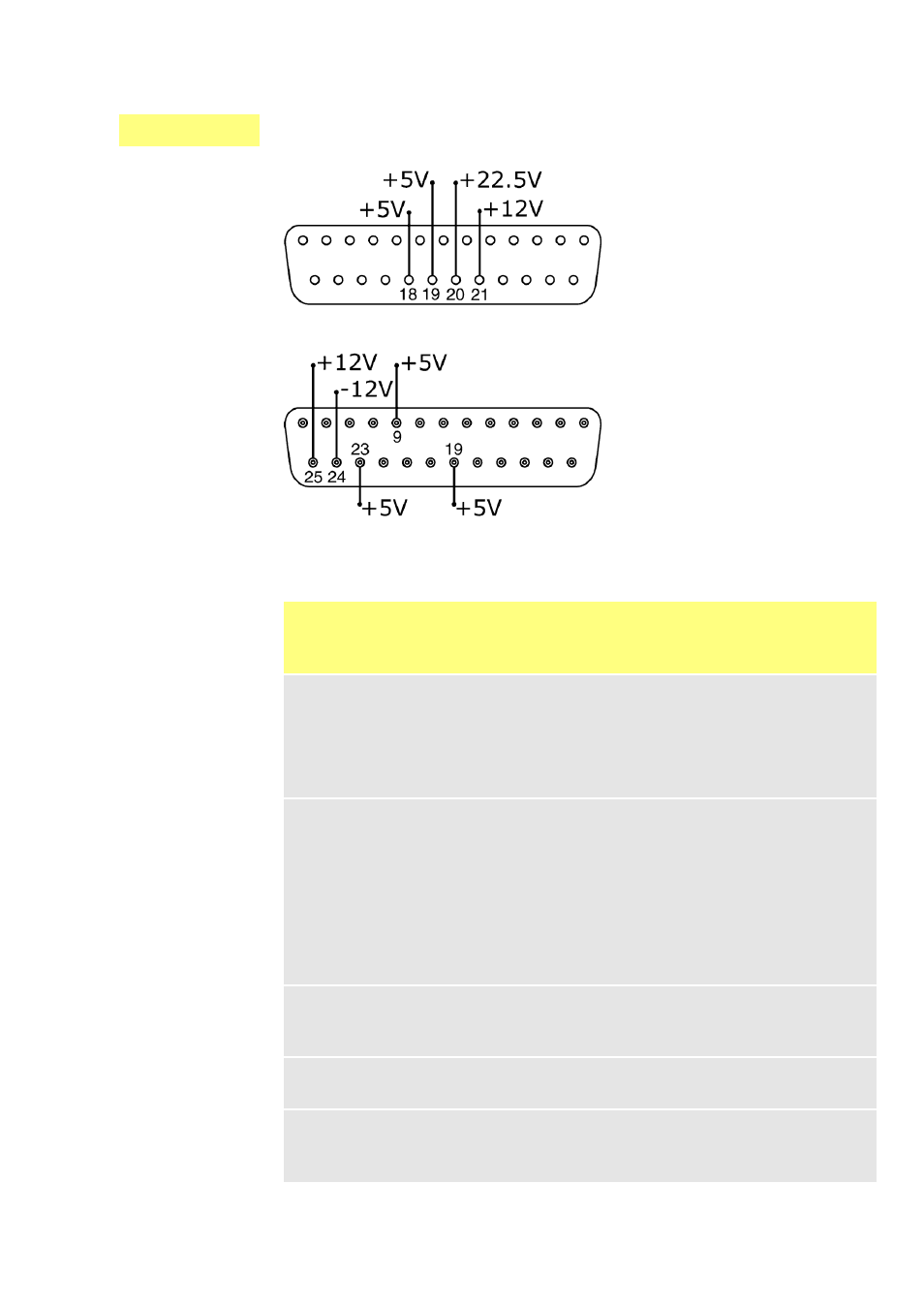

20.1.6 Напряжение питания
Напряж.
пост. ток
Макс.
нагруз-
ка
Нижн.
разъем
Верх.
разъем
Типичное использование
+5В
10мА
9, 19,
23
18, 19
Напряжение питания для входов с
использованием дист. выключателя.
Возможное напряжение питания
для выходов, если требуется только
5В.
Контакт 9 используется специально
для педали / ручного выключателя
+12В
10мА
25
21
Возможное напряжение питания
для входов с использованием дист.
выключателя.
Возможное напряжение питания
для выходов.
Напряжение питания для детектора
протечки Watson-Marlow.
Частичное напряжение питания
(также требуется -12В) для бескон-
тактного выключателя Watson-
Marlow.
-12В
10мА
24
—
Частичное напряжение питания
(также требуется +12В) для бескон-
тактного выключателя Watson-
Marlow.
+22.5В
—
20
Напряжение питания для герметич-
ного модуля 520N (для версии
IP66). Не используется.
+10В
21
—
Стандарное напряжение для конт-
роля скорости дистанционным
потенциометром. Не использовать в
качестве обычного напряжения.
