Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 92
20.1.5.1 Логический выход 1
Выход 1 берется с контакта 10 верхнего разъема, в зависимости от логического
состояния функции, назначенной на Выход 1. Также, нагрузка, такая как катуш-
ка реле, может быть подключена к контакту 10, а заземление - к контакту
17.Ток будет течь через цепь в зависимости от логического состояния функции,
назначенной на Выход 1. Не подсоедияйте к устройствам, требующим силы тока
более 50мА.
Важно: выводы состояния насоса
Все четыре выхода можно сконфигурировать в программе так, чтобы они
выводили определенные параметры. См. главу 18.10 Выходы в разделе
“Настройка”.
Выходы 1 и 2 могут быть одновременно на верхем и нижнем разъемах.
Выходы нижнего разъема обратно совместимы с насосами 505Du. Они рабо-
тают только на 5В ТТЛ.
Четыре выхода верхнего разъема - открытый коллектор.
При подаче положительного напряжения (максимум 24В) на контакт 22 верх-
него разъема все выходы этой вилки имеют такое же напряжение: контакт 22
объединен с контактами 23, 24 и 25. Нужно следить за тем, чтобы напряже-
ние питания было достаточным, для обеспечиния нагрузки на все используе-
мые выходы.
Важно, чтобы суммарный ввод на четыре выхода не превышал 50мА.

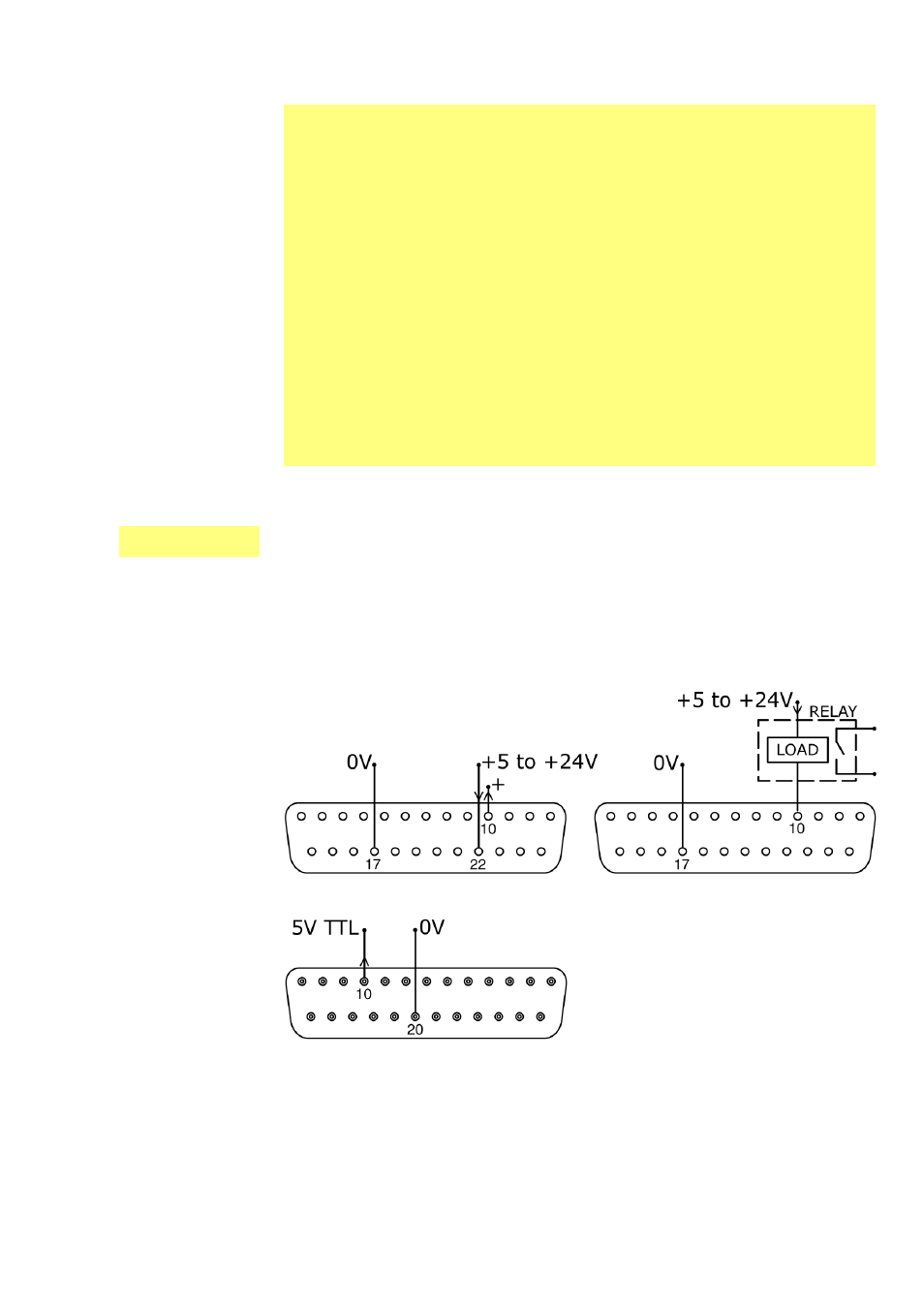

Di
Верхний D-разъем Верхний D-разъем
Нижний D-разъем
