Руководство пользователя насосов Watson-Marlow 520Di и 520DiN 103
20.2.5 Ввод дозы

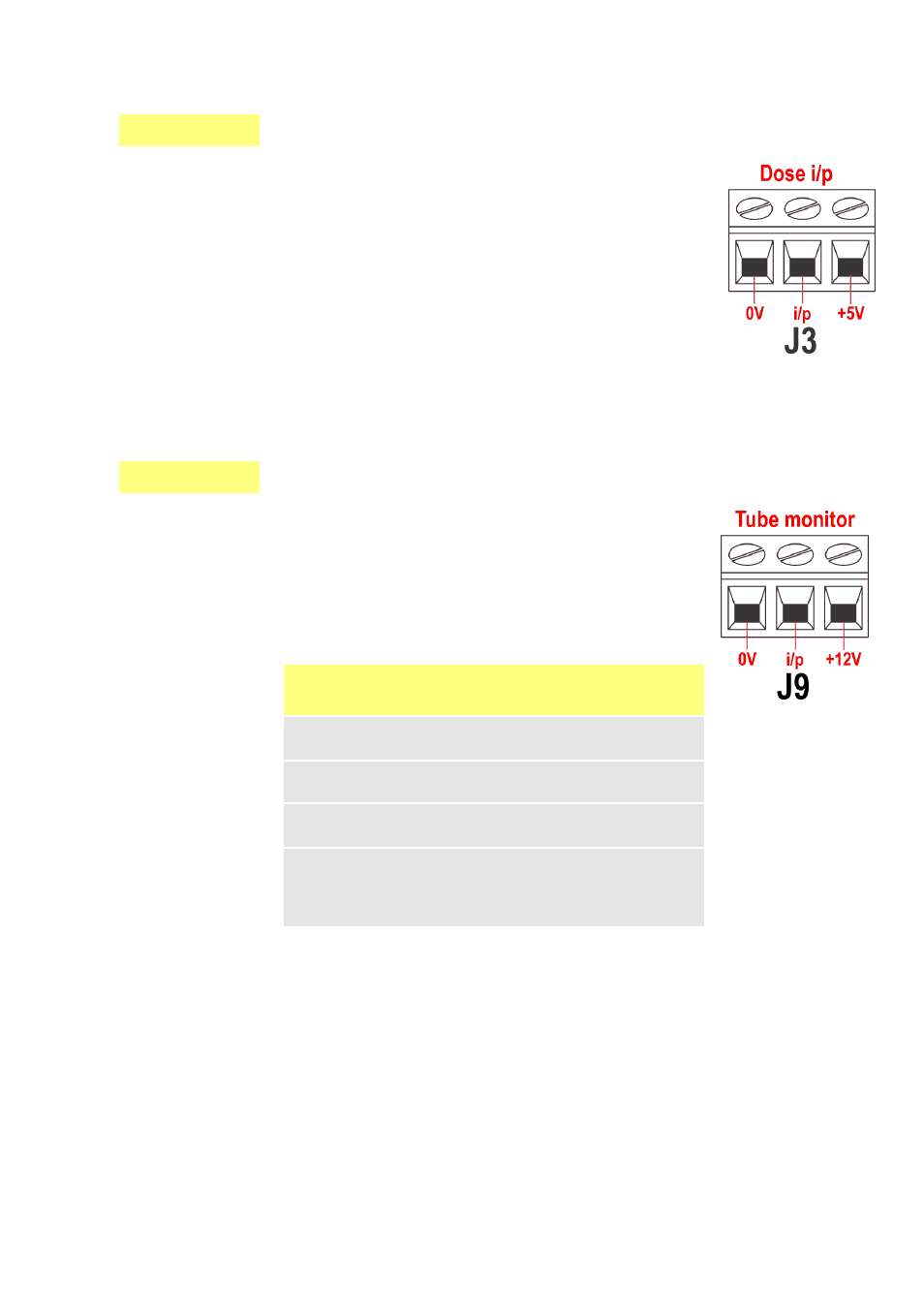

Подключите быстродействующий выключатель, напри-
мер, педальный выключатель, между контактами 5V и
i/p разъема дозирования (J3). При закрытии контакта
выключателя начинается дозирование. Этот вход имеет
программную противодребезговую защиту и работает
примерно так же, как другие дистанционные входы,
например, логический вход 5В - 24В (на картинке выше,
где используются контакты i/p и 0V.
Примечание: Этот вход имеет программную противо-
дребезговую защиту, поэтому сигнал может быть мгно-
венным либо продолженным во время подачи дозы. В
последнем случае перед началом подачи следующей
дозы сигнал нужно прекратить.
Примечание : К одному выключателю можно подсоеди-
нять только один насос. Если вам нужно запускать одно-
временно несколько насосов, используйте несколько
полюсов и изолируйте каждую цепь.
20.2.6 Ввод детектора утечки
Подключите дистанционное устройство обнаружения
утечки между контактами +12V и i/p разъема монитора
трубки (J9). Замкнутый контакт устройства означает
утечку. С другой стороны, можно подавать логический
сигнал на контакт i/p, а заземление - на контакт 0V.
Высокий
входной сигнал соответствует утечке.
Подключайте кабель детектора утечки Watson-Marlow
следующим образом:
Примечание: Пользуйтесь только монитором разрыва трубки Watson-Marlow
серии 520.
Цвет провода монитора
трубки
Модуль 520N
Синий Контакт J9 0Вl
Желтый Контакт J9 i/p
Красный Контакт J9 +12В
Экран модуля 520N должен при необходимости
заканчиваться 360° сальником с электромагнит-
ной защитой. См. главу 20.2 Поключение прово-
дов.
