70 Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части
Программирование простого контура

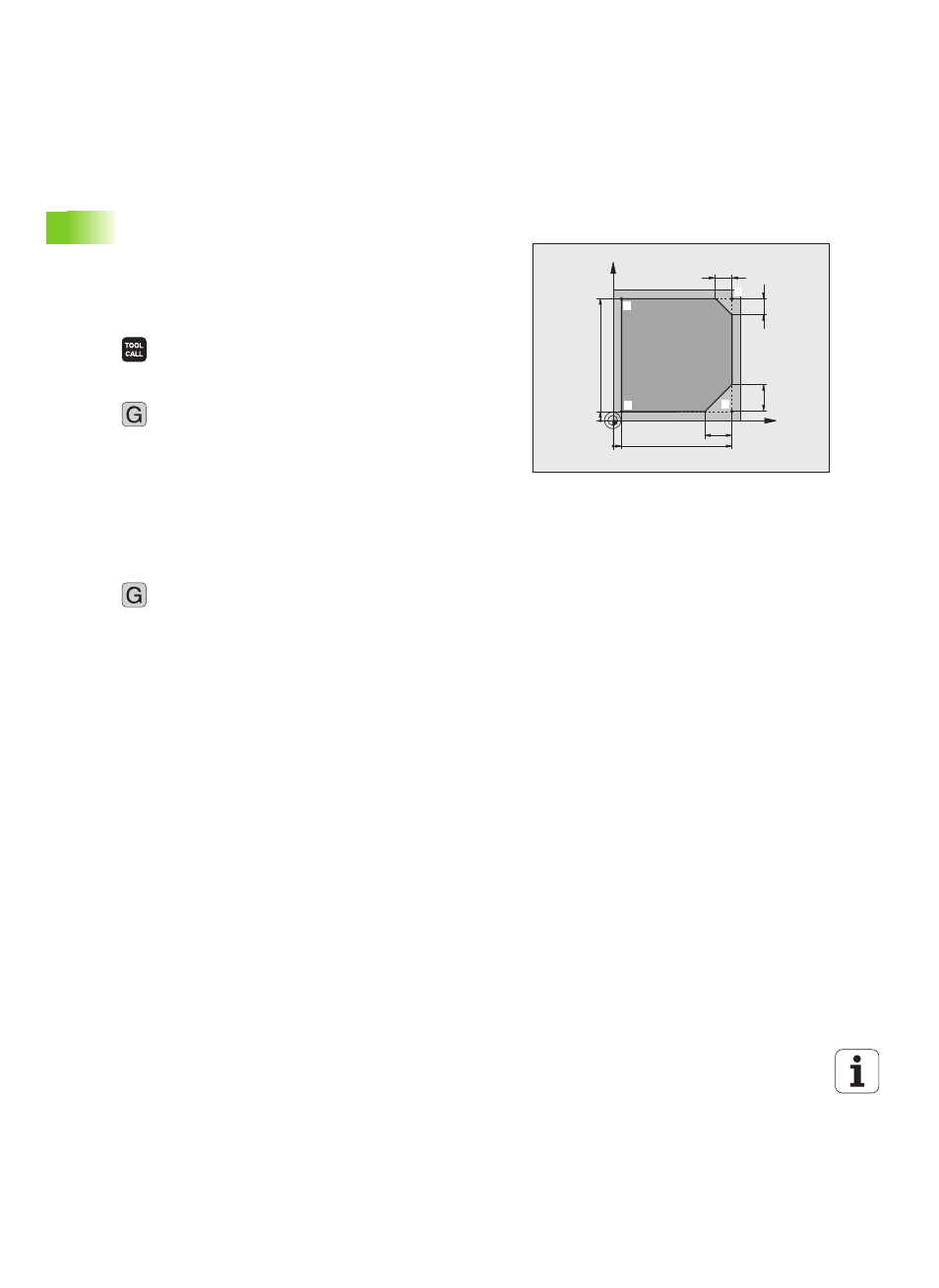

Вокруг контура, показанного на рисунке справа, должно быть
однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было сделано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
 Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
 Отвод инструмента: нажмите оранжевую кнопку
оси Z, чтобы обеспечить вывод из материала по
оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
 Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
 Дополнительная функция M? подтвердите кнопкой
END: система ЧПУ сохранит введенный кадр
перемещения
 Предварительное позиционирование инструмента
в плоскости обработки: нажмите оранжевую
клавишу оси X и введите значение позиции, к
которой подводится инструмент, например, -20
 нажмите оранжевую клавишу оси Y и введите
значение для позиции, к которой подводится
инструмент, например, - 20. Подтвердите ввод
кнопкой ENT
 Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
 Дополнительная функция M? подтвердите кнопкой
END: система ЧПУ сохранит введенный кадр
перемещения
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
0
0
