Базовая система координат на фрезерных
станках

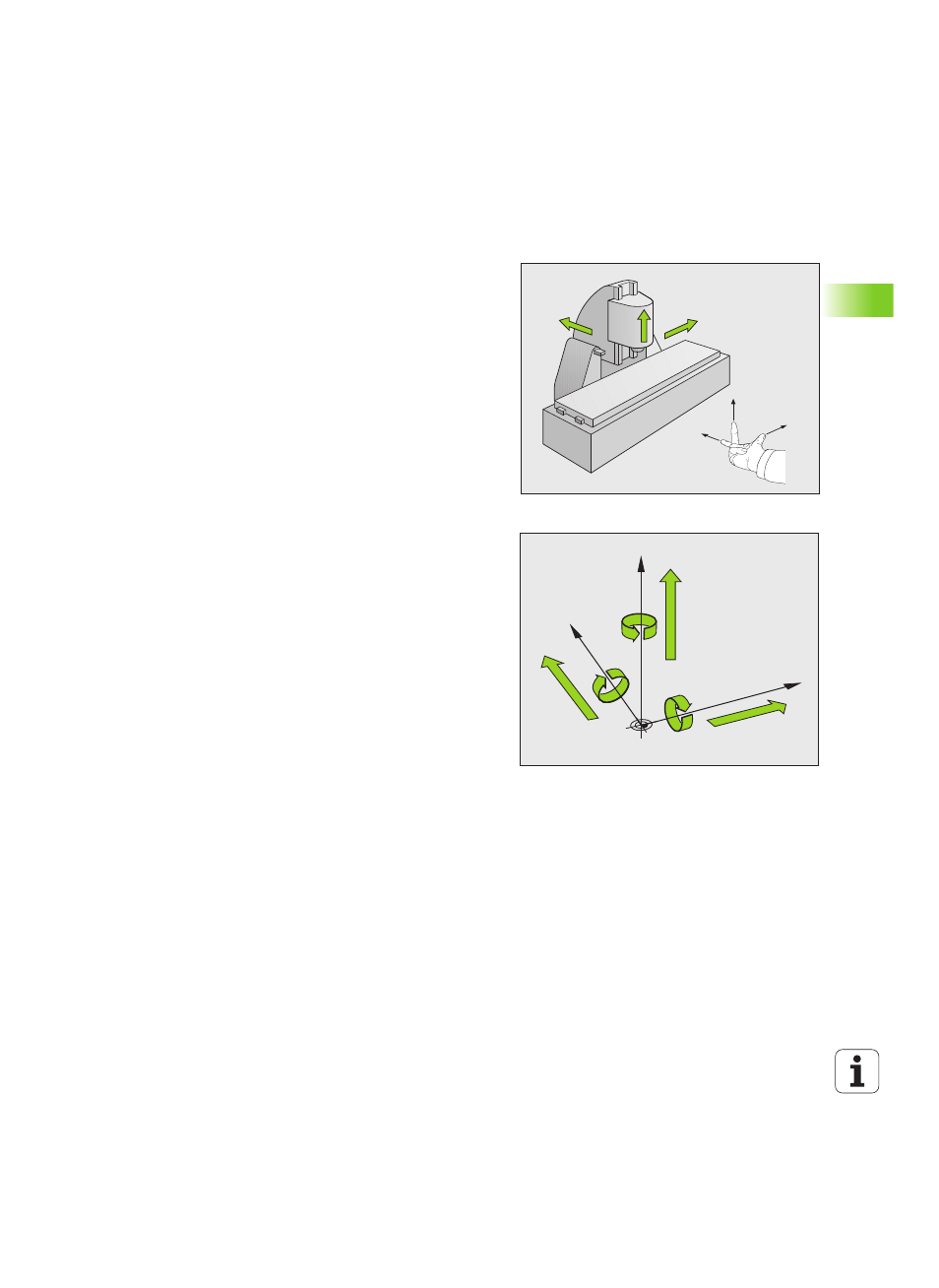

При обработке заготовки на фрезерном станке в общем случае

применяется декартова система координат. На рисунке справа

показана связь между декартовой системой координат и осями

станка. Правило правой руки служит ориентиром, облегчающим

запоминание: если средний палец указывает направление оси

инструмента от заготовки к инструменту, то он показывает

направление Z+, большой палец - направление X+, а

указательный - направление Y+.

iTNC 530 может управлять в общей сложности максимум 18

осями. Кроме главных осей X, Y и Z существуют параллельные

дополнительные оси U, V и W. Оси вращения обозначаются

буквами A, B и C. На рисунке справа внизу показана связь

дополнительных осей или осей вращения с главными осями.

Помимо этого производитель станка может задавать

произвольные вспомогательные оси, обозначаемые любыми

строчными буквами.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z
