HEIDENHAIN iTNC 530
231
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты
Прямая на ускоренном ходу G00
Прямая с подачей G01 F

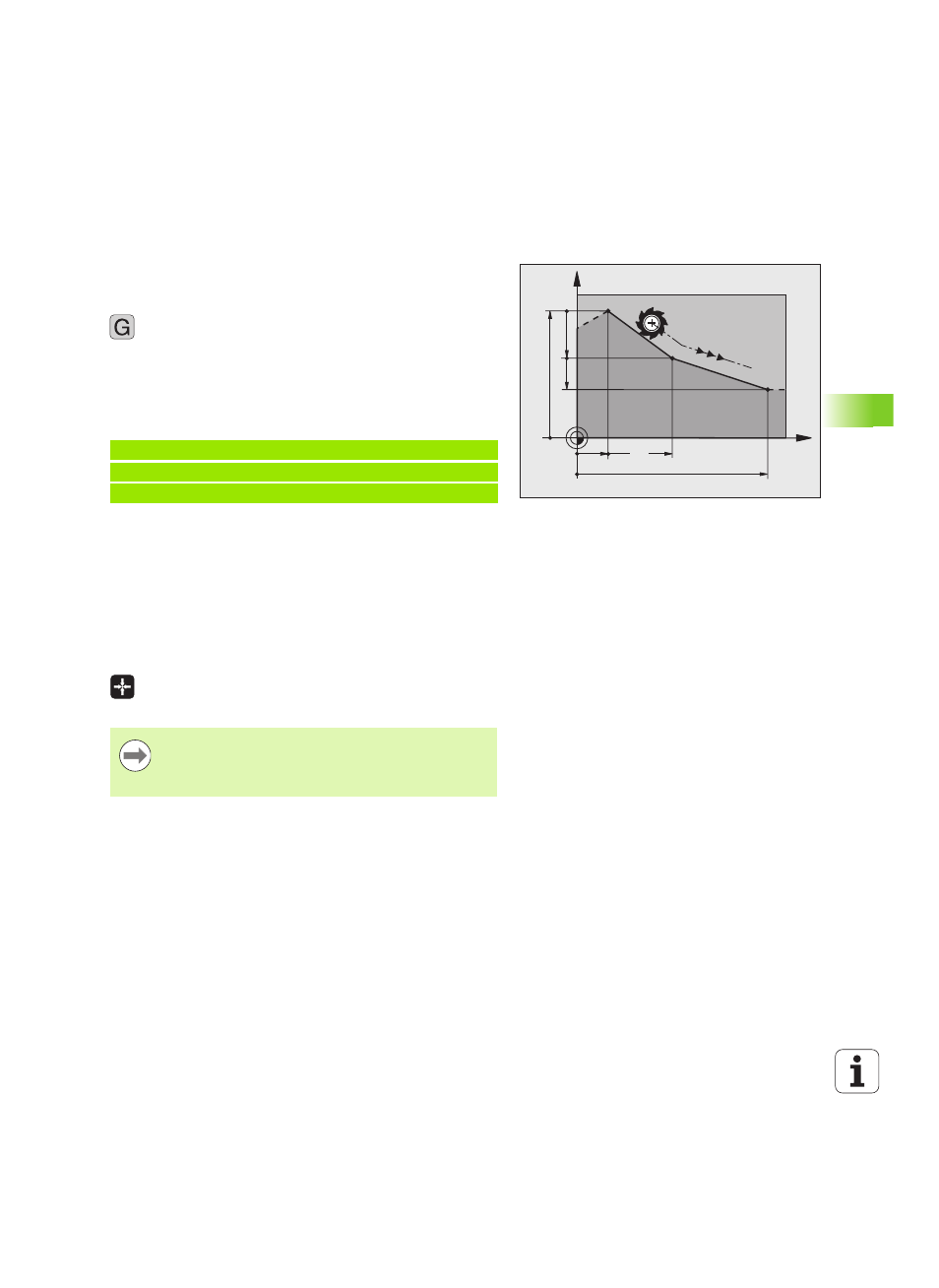

Система ЧПУ перемещает инструмент по прямой от его текущей
позиции к конечной точке прямой. Начальная точка является
конечной точкой предыдущего кадра.
Координаты конечной точки прямой, если
необходимо
Поправка на радиус G41/G42/G40
Подача F
Дополнительная M-функция
Примеры NC-кадров
Ввод фактической позиции
Кадр прямой (G01-кадр) можно формировать также с помощью
клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ“:
В режиме работы “Ручное управление” следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Переключите индикацию дисплея на
"Программирование/редактирование"
Выберите кадр программы, за которым должен быть вставлен
L-кадр
Нажмите кнопку „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ
ПОЗИЦИИ“: ЧПУ сформирует L-кадр с
координатами фактической позиции
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Количество осей, сохраняемых в памяти системой
ЧПУ в G01-кадре, задается MOD-функцией (смотри
„Выбор оси для генерирования G01-кадра”,
