HEIDENHAIN iTNC 530 245
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

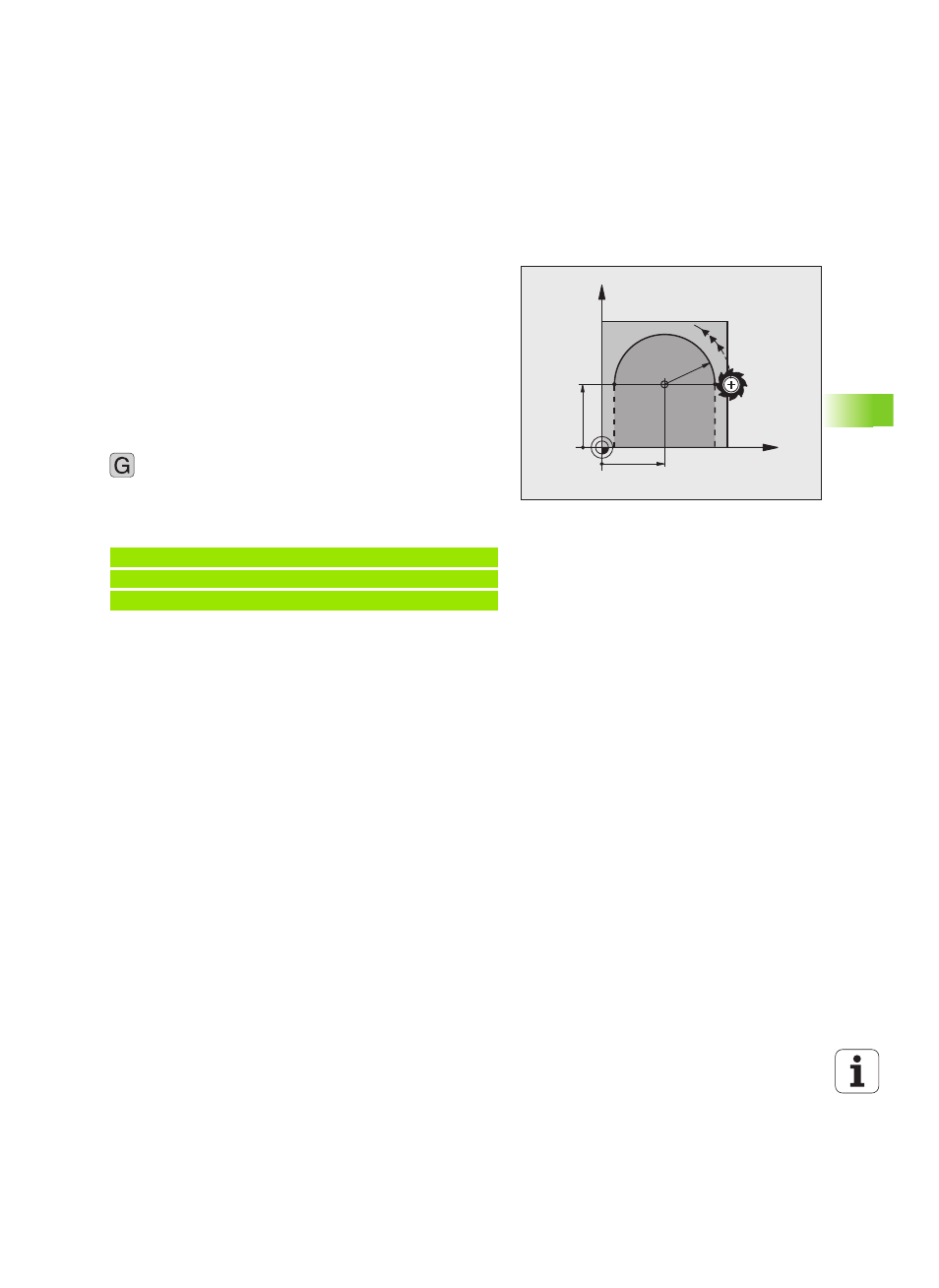

Круговая траектория G12/G13/G15 вокруг
полюса I, J
Радиус полярных координат R одновременно является радиусом
дуги окружности. R определяется расстоянием от начальной
точки до полюса I, J. Последняя запрограммированная позиция
инструмента перед круговой траекторией является ее начальной
точкой.
Направление вращения
 По часовой стрелке: G12
 Против часовой стрелки: G13
 Без указания направления вращения: G15. Система ЧПУ
перемещается по круговой траектории с последним
запрограммированным направлением вращения
 Полярные координаты-угол H: угловое положение
конечной точки прямой между –99999,9999° и
+99999,9999°
 Направление вращения DR
Примеры NC-кадров
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
13
