264 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

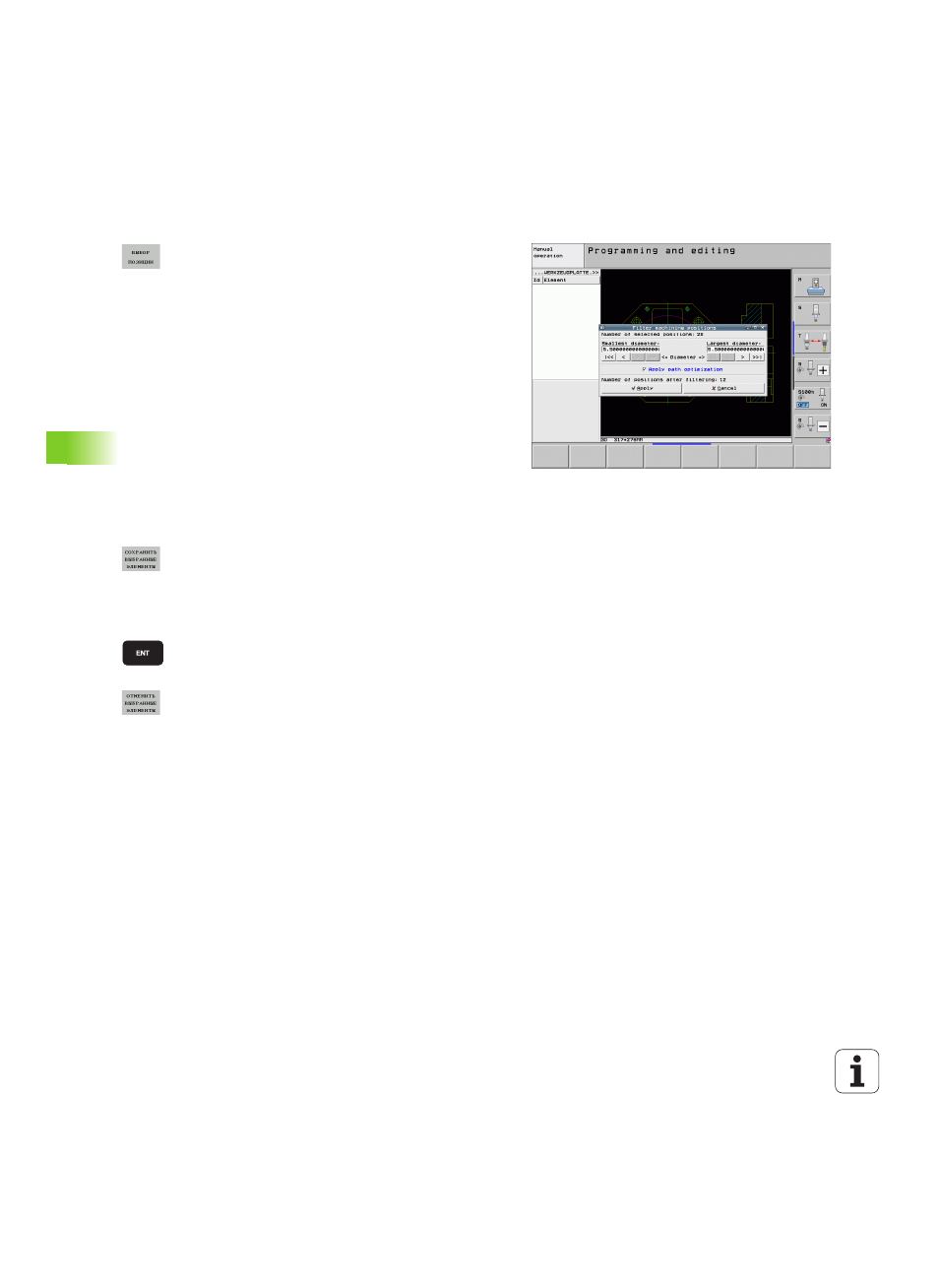

Быстрый выбор позиций отверстий путем выделения
мышью соответствующей области
 Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
 Левой кнопкой мыши при нажатой клавише Shift
следует расширить границы области, в которую
система ЧПУ должна ввести все центры
окружностей в качестве позиций отверстий:
система ЧПУ открывает окно, в котором отверстия
можно отфильтровать по их размеру
 Настройте фильтр (смотри „Настройки фильтра”
на странице 266) и подтвердите с помощью
Применить: система ЧПУ введет выбранные
позиции в левом окне (отображение символа
точки)
 При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
 Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести любое имя
файла. Базовая настройка: имя DXF-файла. Если
имя DXF-файла содержит умлауты или пробелы,
система ЧПУ заменяет их знаком подчеркивания
 Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
 Для выбора других позиций обработки и
сохранения этих позиций в другом файле нажмите
Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и
выберите их вышеописанным способом
