Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) ISO programming
Страница 452
452
Программирование: многоосевая обработка
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Пример для станка с круглым столом C и поворотным столом A.
Запрограммированная функция: PLANE SPATIAL SPA+0 SPB+45
SPC+0

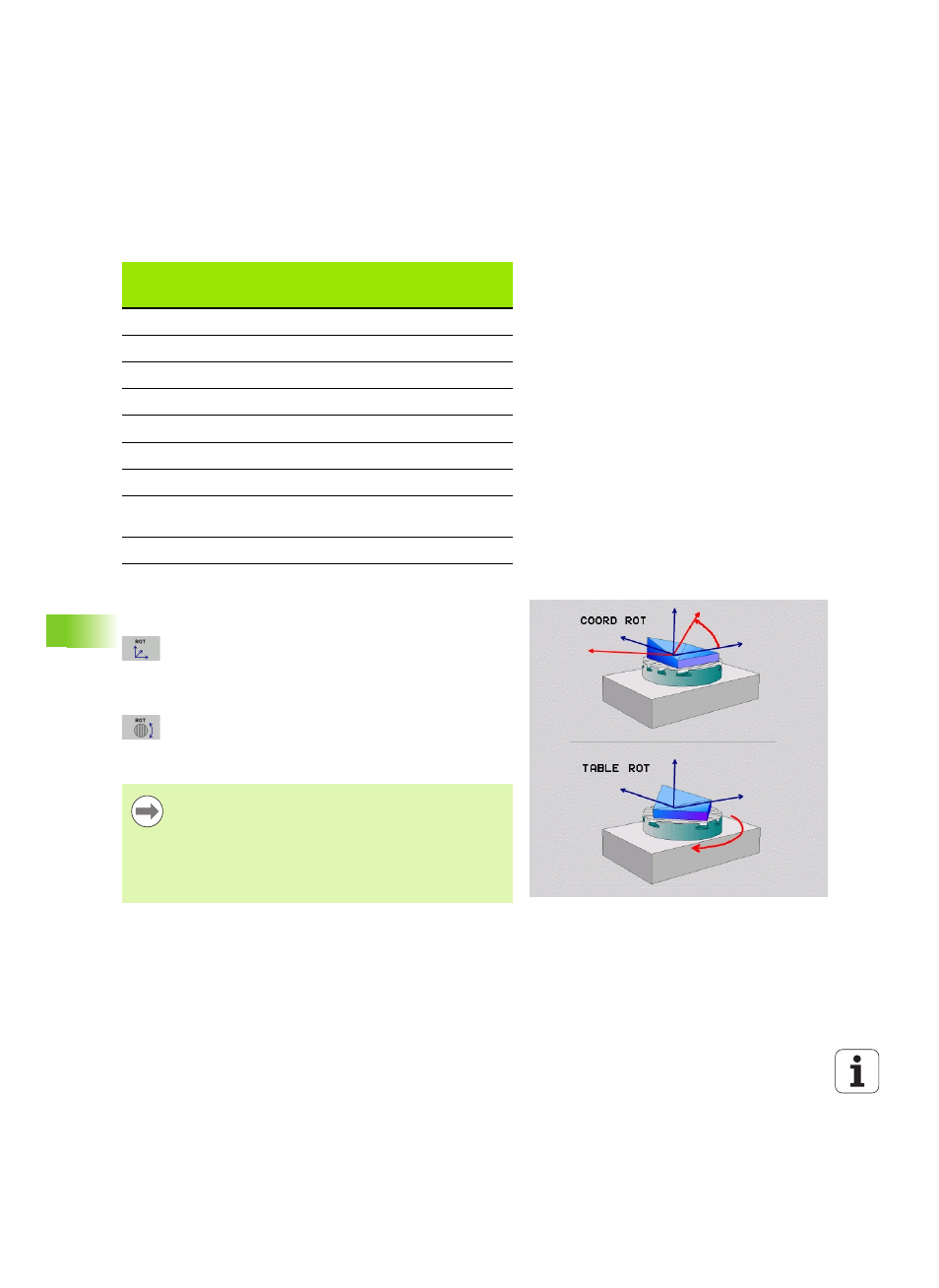

Выбор типа преобразования (ввод в качестве опции)
Для станков с круглым столом C существует функция, при помощи
которой можно задать тип преобразования:
COORD ROT задает поворот только системы
координат на определенный угол поворота при
помощи PLANE-функции. Круглый стол не
перемещается, компенсация поворота
осуществляется математически
TABLE ROT задает позиционирование круглого
стола на определенный угол поворота при
помощи PLANE-функции. Компенсация
осуществляется путем вращения заготовки
Конечный
выключатель
Стартовая
позиция
SEQ
Результат
перемещения
осей
Отсутствует
A+0, C+0
не прогр.
A+45, C+90
Отсутствует
A+0, C+0
+
A+45, C+90
Отсутствует
A+0, C+0
–
A–45, C–90
Отсутствует
A+0, C–105
не прогр.
A–45, C–90
Отсутствует
A+0, C–105
+
A+45, C+90
Отсутствует
A+0, C–105
–
A–45, C–90
–90 < A < +10
A+0, C+0
не прогр.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Сообщение об
ошибке
Отсутствует
A+0, C-135
+
A+45, C+90
При использовании функции PLANE AXIS функции
COORD ROT и TABLE ROT не имеют каких-либо
функций.
Если функция TABLE ROT используется в сочетании с
разворотом плоскости обработки и углом поворота 0,
ЧПУ поворачивает стол на угол, определенный для
разворота плоскости обработки.
