532 Ручное управление и наладка
14.8
За
дание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
щупа

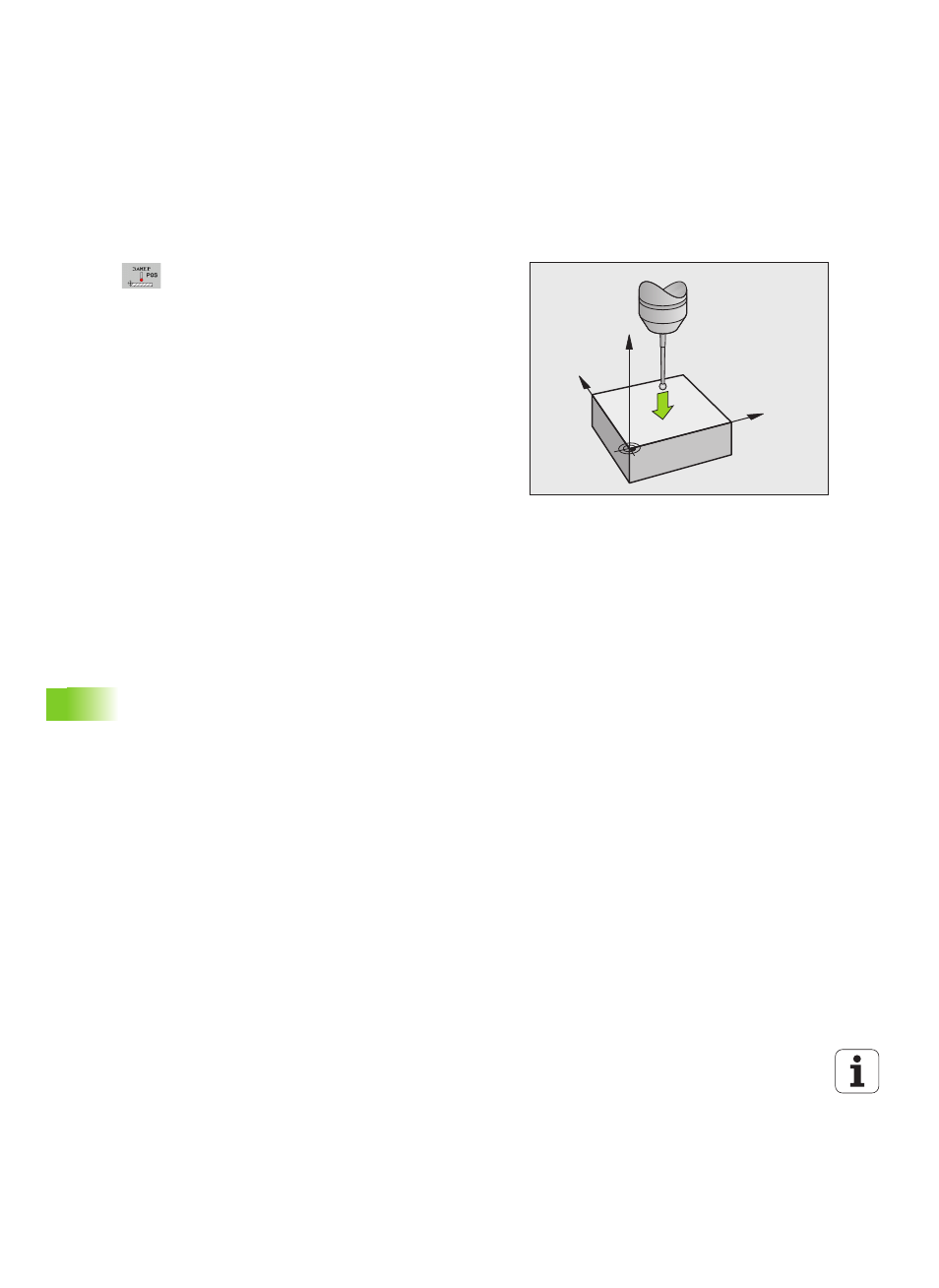

Установка координат точки привязки на
произвольной оси
 Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
 Установите измерительный щуп вблизи точки
ощупывания
 Выберите направление ощупывания и
одновременно ось, для которой назначается точка
привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
 Ощупывание: нажмите кнопку NC-старт
 Точка привязки: введите заданную координату,
присвойте ее с помощью Softkey УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значение в таблицу
(смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
страница 518, или смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу точки привязки”, страница 519, или
смотри „Сохранение значений измерения в
таблице точки привязки паллеты”, страница 520)
 Завершение функции ощупывания: нажмите
кнопку END
Y
X
Z
