HEIDENHAIN iTNC 530
435
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

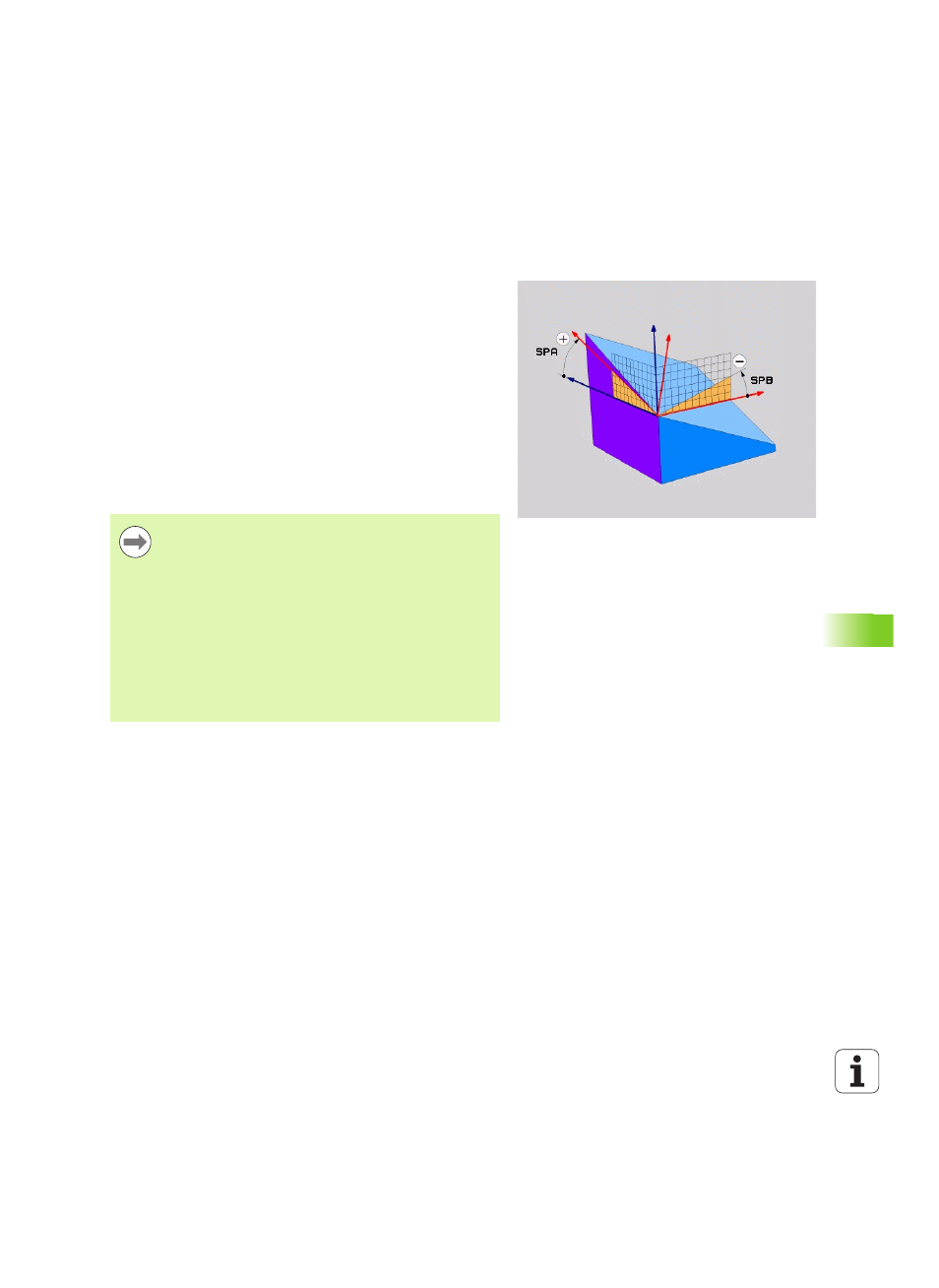

Определение плоскости обработки через
пространственный угол: PLANE SPATIAL
Применение
Пространственные углы определяют уровень обработки путем не
более трех вращений вокруг системы координат, для чего
предусмотрено два ракурса, которые всегда ведут к тому же
результату.
Вращения вокруг системы координат у неподвижного
станка:
последовательность вращений начинается вокруг оси станка C,
затем продолжается вокруг оси станка B и заканчивается вокруг
оси станка A.
Вращения вокруг поворотной системы координат:
последовательность вращений начинается вокруг оси станка C,
затем продолжается вокруг оси вращения B и заканчивается
вокруг оси вращения A. Этот ракурс, как правило, доступнее,
поскольку вращение системы координат представляется лучше
благодаря определению оси вращения.
Внимательно прочтите перед началом
программирования
Оператор всегда должен определять все три
пространственных угла SPA, SPB и SPC, даже если
значение одного из углов равно 0.
Принцип работы соответствует циклу 19, если ввод
данных в цикле 19 производился на вводе
пространственного угла со стороны станка.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
