286
Программирование: подпрограммы и повторы частей программ
8.6
Примеры
программиров
ания

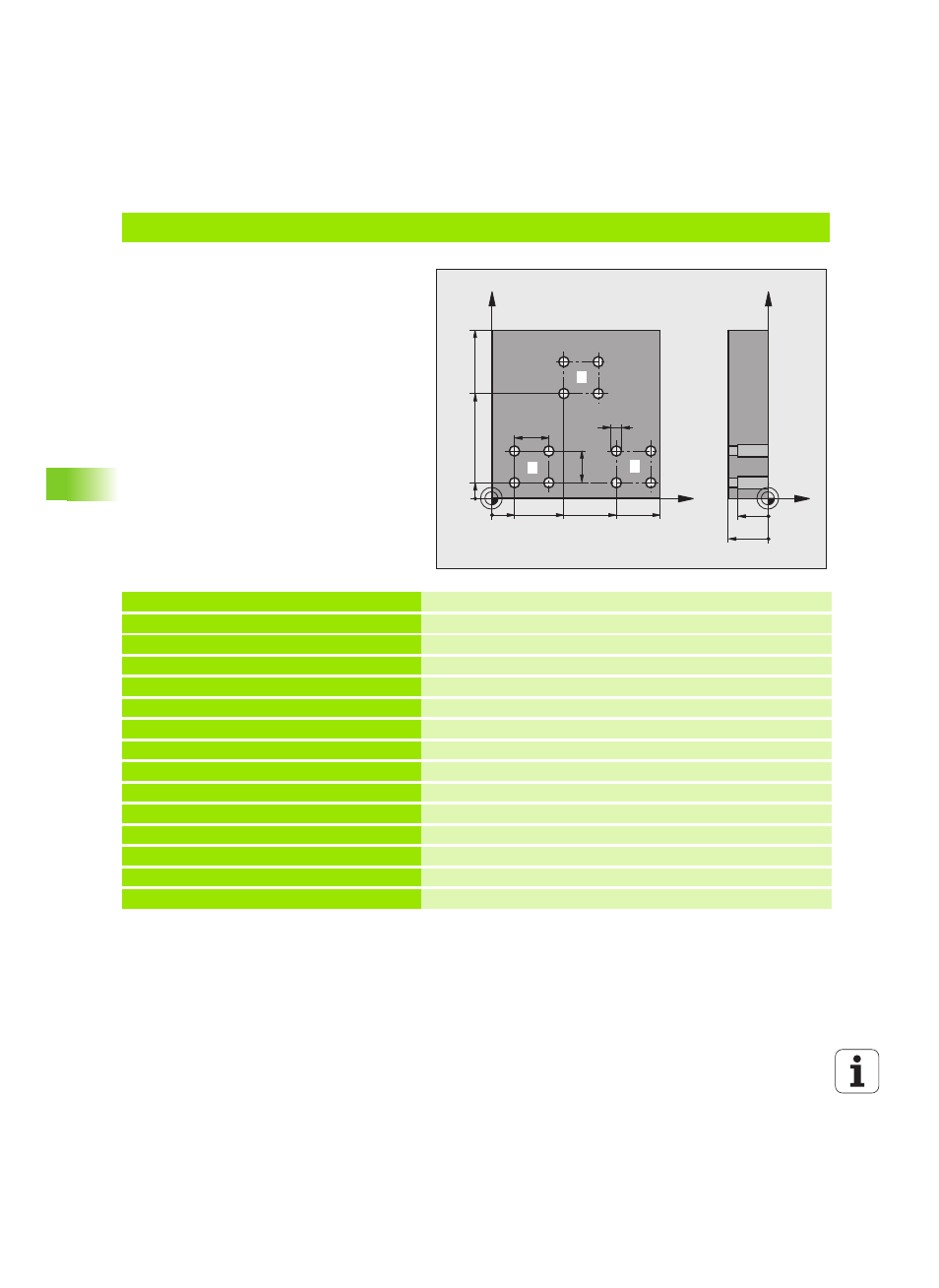

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
Программирование циклов обработки в
главной программе
Вызов полного плана сверления
(подпрограмма1)
Подвод к группе отверстий в
подпрограмме1, вызов группы отверстий
(подпрограмма 2)
Один раз запрограммируйте группу
отверстий в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N60 T1 G17 S5000 *
Вызов инструмента: центровое сверло
N70 G00 G40 G90 Z+250 *
Вывод инструмента из заготовки
N80 G200 СВЕРЛЕНИЕ
Определение цикла "Центровка"
Q200=2
;БЕЗОП. РАССТ.
Q201=-3
;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ
Q202=3
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХН.
Q204=10 ;2 БЕЗОП. РАССТ.
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
N90 L1,0 *
Вызов подпрограммы 1 для полного плана сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
