332 Программирование: Q-параметры
9.1
1
Примеры
программиров
ания

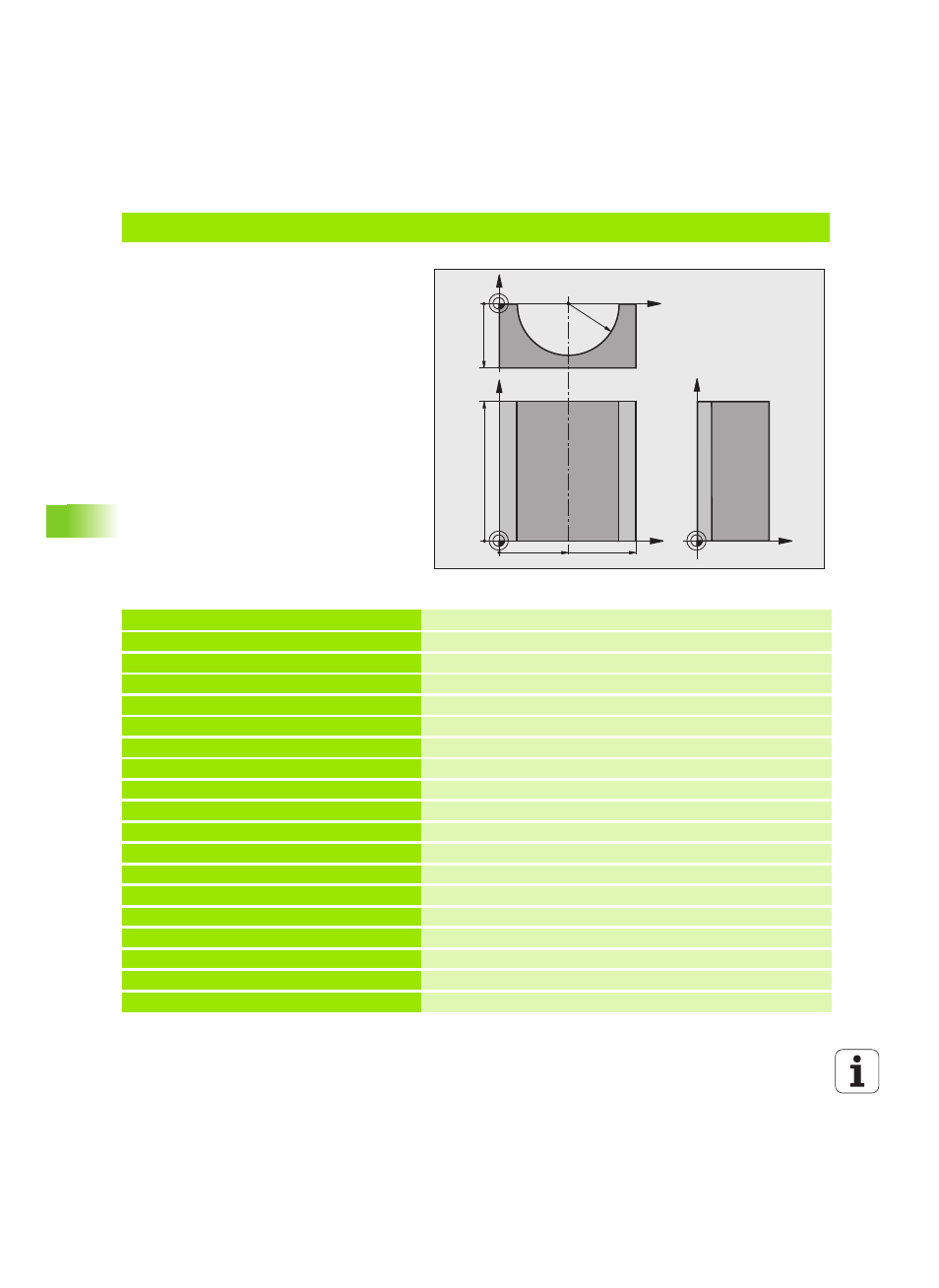

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
 Программа работает только с радиусной
фрезой, длина инструмента принята
относительно центра наконечника щупа
 Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чем больше
определено шагов резки, тем более
сглаженным будет контур.
 Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
 Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Начальный угол > Конечный угол
Направление обработки против часовой
стрелки:
Начальный угол < Конечный угол
 Радиус инструмента корректируется
автоматически
%ZYLIN G71 *
N10 Q1 = +50 * Центр X-оси
N20 Q2 = +0 * Центр Y-оси
N30 Q3 = +0 * Центр Z-оси
N40 Q4 = +90 * Начальный угол, пространство (плоскость Z/X)
N50 Q5 = +270 * Конечный угол, пространство (плоскость Z/X)
N60 Q6 = +40 * Радиус цилиндра
N70 Q7 = +100 * Длина цилиндра
N80 Q8 = +0 * Угловое положение на плоскости X/Y
N90 Q10 = +5 * Припуск на радиус цилиндра
N100 Q11 = +250 * Подача на врезание
N110 Q12 = +400 * Подача при фрезеровании
N120 Q13 = +90 * Количество проходов резки
N130 G30 G17 X+0 Y+0 Z-50 * Ввод параметров заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Смена инструмента
N170 G00 G40 G90 Z+250 * Отвод инструмента
N180 L10,0 * Вызов обработки
N190 Q10 = +0 * Сброс припуска
X
Y
50 100
100
Z
Y
X
Z
-50
R40
