444 Программирование: многоосевая обработка
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

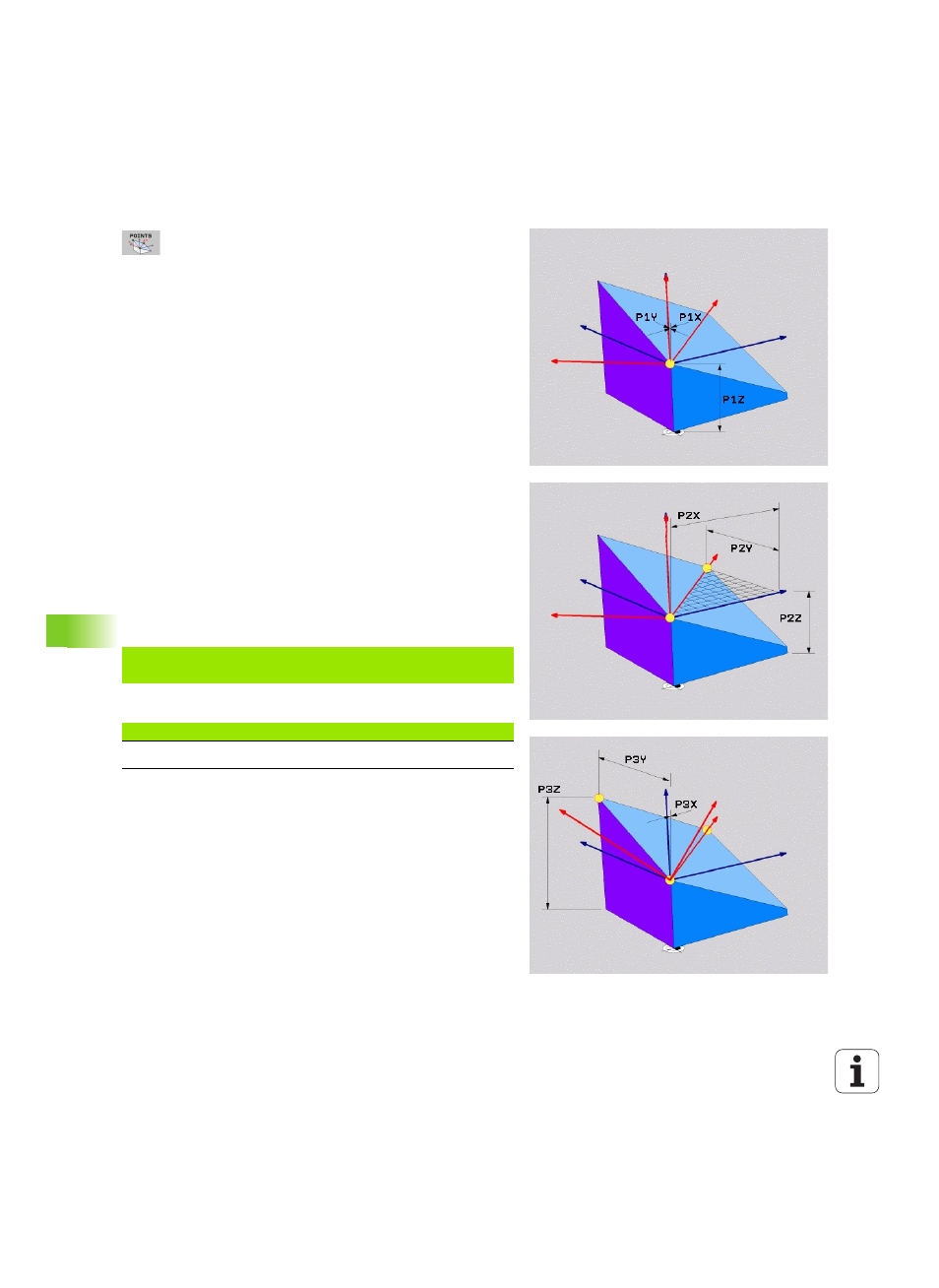

Параметры ввода
 Координата X 1-й точки плоскости?: координата X
P1X 1-й точки плоскости (см. рис. справа вверху)
 Координата Y 1-й точки плоскости?: координата Y
P1Y 1-й точки плоскости (см. рис. справа вверху)
 Координата Z 1-й точки плоскости?: координата Z
P1Z 1-й точки плоскости (см. рис. справа вверху)
 Координата X 2-й точки плоскости?: координата X
P2X 2-й точки плоскости (см. рис. справа в центре)
 Координата Y 2-й точки плоскости?: координата Y
P2Y 2-й точки плоскости (см. рис. справа в центре)
 Координата Z 2-й точки плоскости?: координата Z
P2Z 2-й точки плоскости (см. рис. справа в центре)
 Координата X 3-й точки плоскости?: координата X
P3X 3-й точки плоскости (см. рис. справа внизу)
 Координата Y 3-й точки плоскости?: координата Y
P3Y 3-й точки плоскости (см. рис. справа внизу)
 Координата Z 3-й точки плоскости?: координата Z
P3Z 3-й точки плоскости (см. рис. справа внизу)
 Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
на странице 448)
NC-кадр
Используемые сокращенные обозначения
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Сокращение Значение
POINTS англ. points = точки
