560
Тест программы и отработка программы
16.1
Гр
аф
и
ка

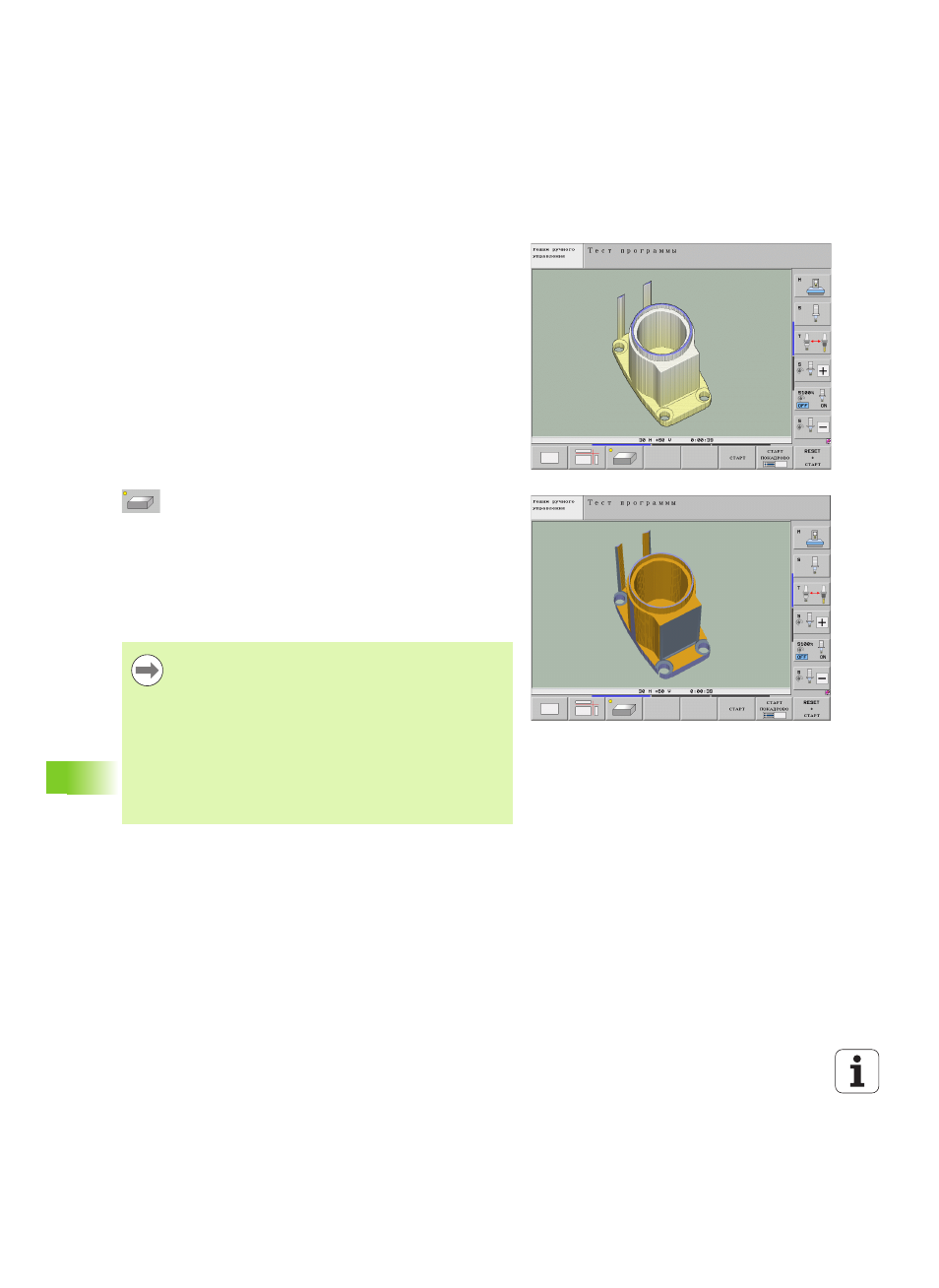

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве. Если у
оператора имеется соответствующее аппаратное обеспечение,
ЧПУ также отображает с помощью трехмерной графики с высоким
разрешением обработку на наклонной плоскости обработки и
многоосевую обработку.
Трехмерное изображение можно вращать вокруг вертикальной
оси и поворачивать вокруг горизонтальной оси, используя
клавиши Softkey. Если к ЧПУ подключена мышь, эту функцию
также можно выполнять, удерживая нажатой правую кнопку
мыши.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать функцию
увеличения фрагмента, смотри „Увеличение фрагмента”,
Выберите трехмерное изображение нажатием
клавиши Softkey. Двойным нажатием клавиш
Softkey оператор переключается на трехмерную
графику высокого разрешения. Переключение
возможно только в том случае, если
моделирование уже завершено. Графика с
высоким разрешением более детально
отображает поверхность обрабатываемой
заготовки.
Скорость построения трехмерной графики зависит от
длины режущих кромок (столбец LCUTS в таблице
инструмента). Если LCUTS определен равным 0
(базовая настройка), то в процессе моделирования
длина кромок рассчитывается как бесконечная, что
приводит к большой продолжительности вычислений.
Если оператору не требуется определять LCUTS, для
машинного параметра 7312 можно установить
значение в диапазоне между 5 и 10. Так ЧПУ
внутренне ограничивает длину кромок до значения,
получаемого при умножении MP7312 на диаметр
инструмента.
