226 Программирование: программирование контуров
6.3
Вх
од
в
ко
н
тур
и
вых
о
д
из
ко
н
тур
а
6.3 Вход в контур и выход из
контура
Начальная и конечная точки
Инструмент перемещается из начальной точки к первой точке
контура. Требования к начальной точке:
 Запрограммирована без поправки на радиус
 Подвод без опасности столкновения
 Вблизи первой точки контура
Пример

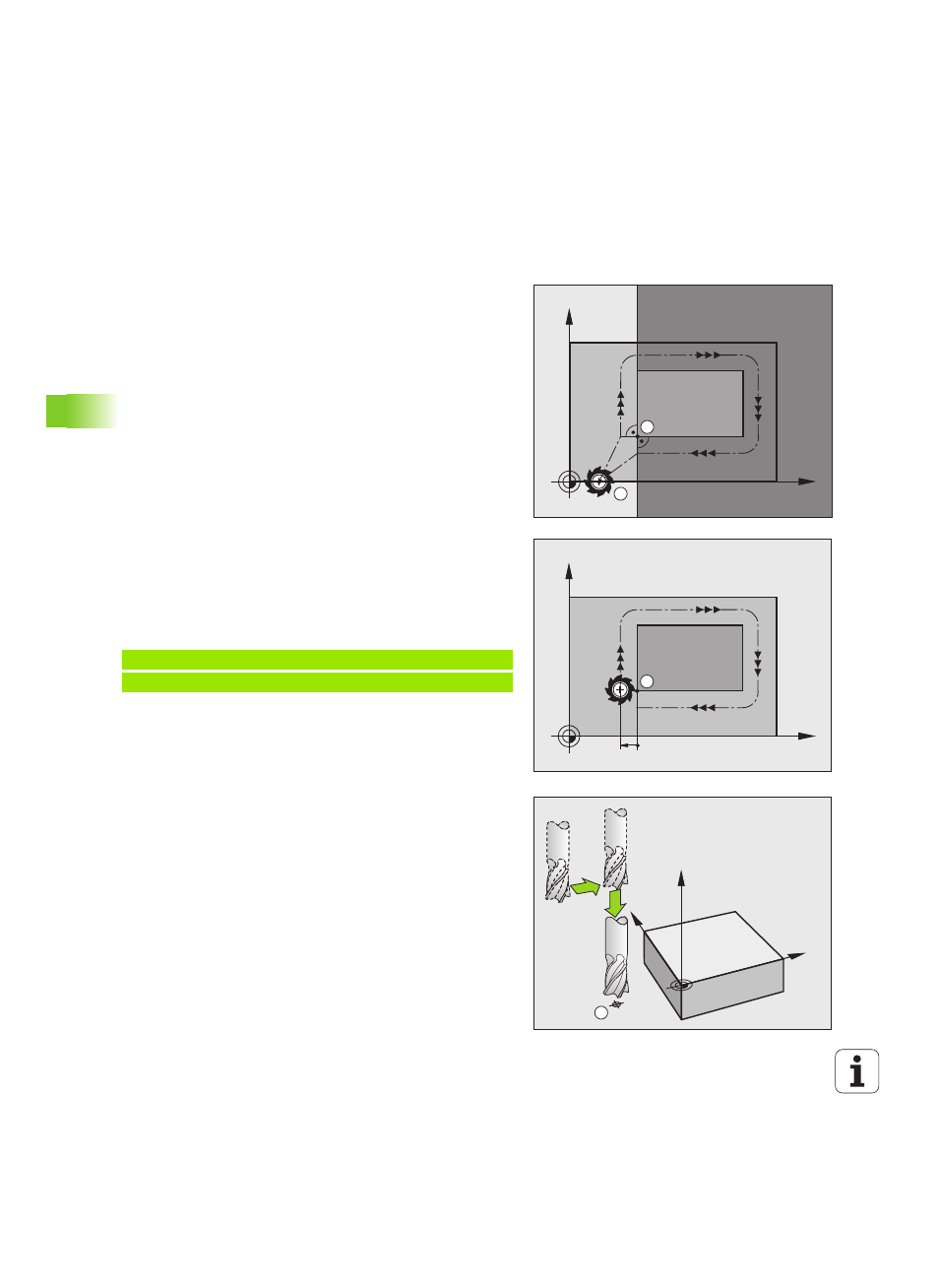

Рисунок справа вверху: при подводе к первой точке контура
контур повреждается, если начальная точка задана в темно-серой
области.
Первая точка контура
Для движения инструмента к первой точке контура следует
запрограммировать поправку на радиус.
Подвод точки старта по оси шпинделя
При подводе к начальной точке инструмент должен
переместиться по оси шпинделя на рабочую глубину. При
опасности столкновения подводите к точке старта по оси
шпинделя отдельно.
Примеры NC-кадров
X
Y
S
A
X
Y
A
G41
Y
X
Z
S
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
