194
Программирование: инструменты
5.2
Параме
тры
инстр
умента
Кинематика инструментального суппорта
В таблице инструментов TOOL.T при необходимости каждому
инструменту можно назначить дополнительную кинематику
инструментального суппорта инструмента в столбце
KINEMATIC. В простейшем случае кинематика суппорта может
использоваться для моделирования хвостовика инструмента,
чтобы с его помощью вести учет данных в системе динамического
контроля столкновений. Кроме того, с помощью этой функции
можно наиболее простым образом интегрировать угловые
головки в общую кинематику станка.

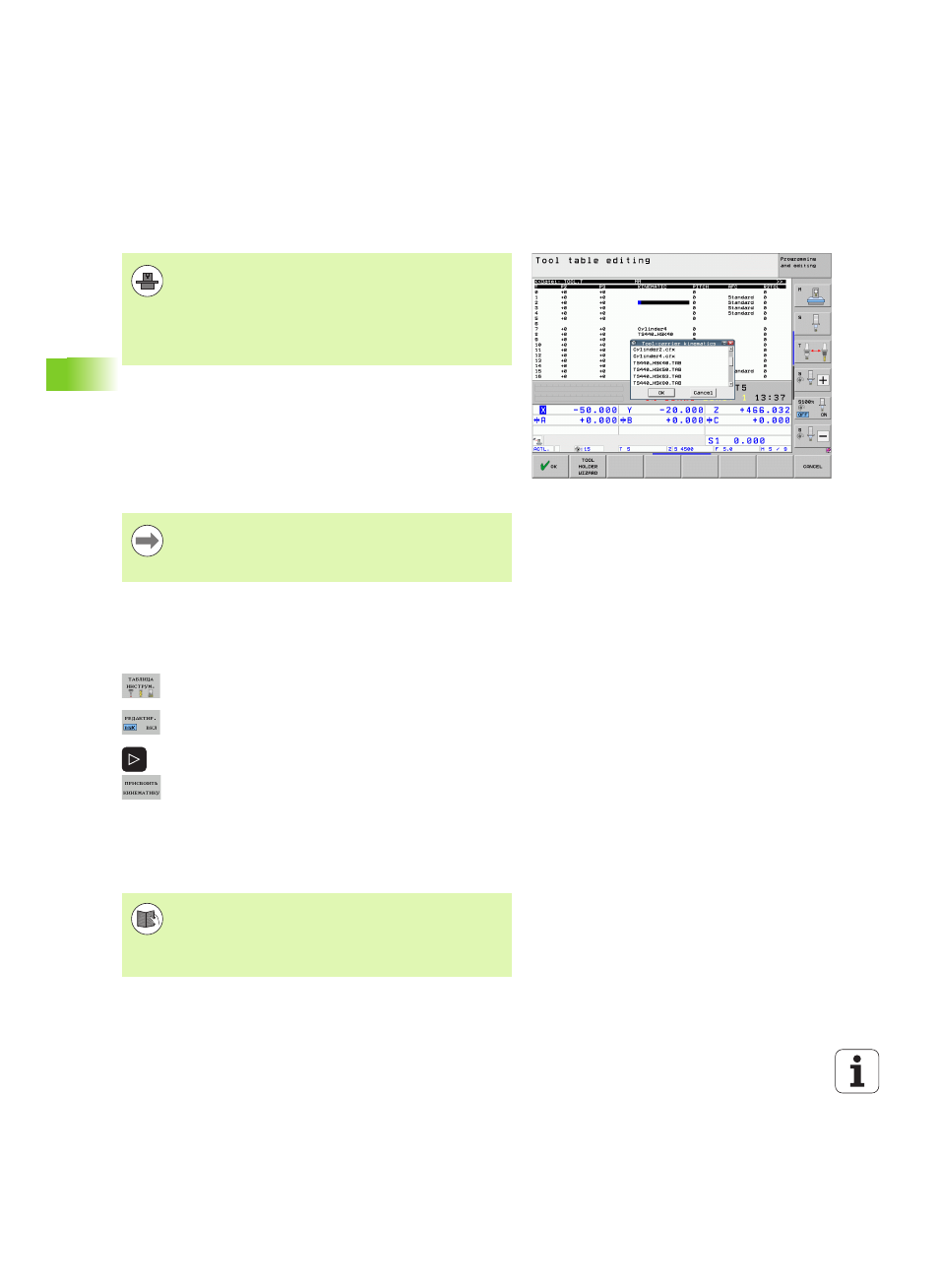

Присвоение кинематики суппорта
Чтобы присвоить инструменту кинематику суппорта выполните
следующие действия:
Выберите любой режим работы станка
Выбор таблицы инструментов: нажмите Softkey
ТАБЛИЦА ИНСТРУМЕНТОВ
Установите клавишу Softkey РЕДАКТИРОВАНИЕ
на "ВКЛ."
Выберите последнюю закладку клавиш Softkey
Отобразите список доступных кинематик: система
ЧПУ отображает все кинематики суппорта (.TAB-
файлы) и все настроенные вами кинематики
инструментального суппорта (.CFX-файлы)
Выберите нужный вариант кинематики при
помощи клавиш со стрелками и введите его
клавишей Softkey OK
Для расчета кинематики инструментального суппорта
система ЧПУ должна быть адаптирована
производителем станков. Также производитель станка
должен предоставить в ваше распоряжение
кинематику суппорта или параметризированный
инструментальный суппорт. Соблюдайте указания
инструкции по обслуживанию станка!
HEIDENHAIN предоставляет кинематику
инструментального суппорта для измерительных
щупов производства HEIDENHAIN. При необходимости
обратитесь в компанию HEIDENHAIN.
Обращайте внимание на замечания по управлению
инструментальными суппортами в сочетании с
динамическим контролем столкновений DCM: Смотри
