282 Программирование: подпрограммы и повторы частей программ
8.6
Примеры
программиров
ания
8.6 Примеры программирования

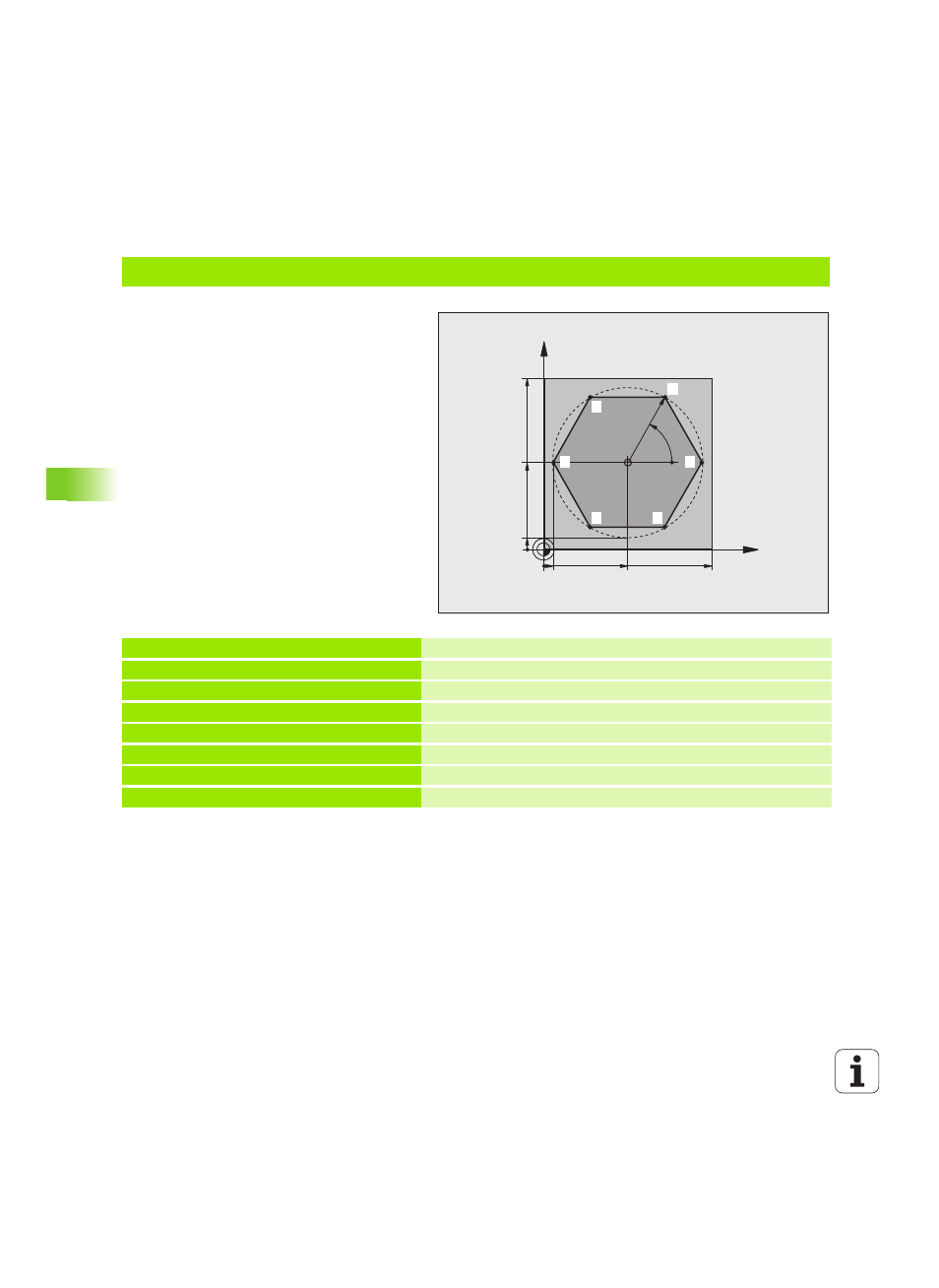

Пример: фрезерование контура за несколько врезаний
Выполнение программы
 Предварительно установите инструмент на
верхнюю кромку заготовки
 Введите врезание в приращениях
 Фрезерование контура
 Повторение врезания и фрезерования
контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 * Смена инструмента
N50 G00 G40 G90 Z+250 * Вывод инструмента из заготовки
N60 I+50 J+50 * Установка полюса
N70 G10 R+60 H+180 * Предварительное позиционирование плоскости обработки
N80 G01 Z+0 F1000 M3 * Установка инструмента на верхнюю кромку заготовки
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
