12.4
Д
о
по
лнительные
ф
у
нкции
для
ос
е
й
враще
н
ия
Сохранение положения вершины
инструмента при позиционировании осей
наклона (TCPM): M128 (ПО-опция 2)
Стандартная процедура
ЧПУ перемещает инструмент в позицию, установленную в
программе обработки. Если в программе изменяется позиция
одной из осей наклона, следует рассчитать возникшее в связи с
этим смещение по линейным осям и произвести перемещение в
кадре позиционирования.

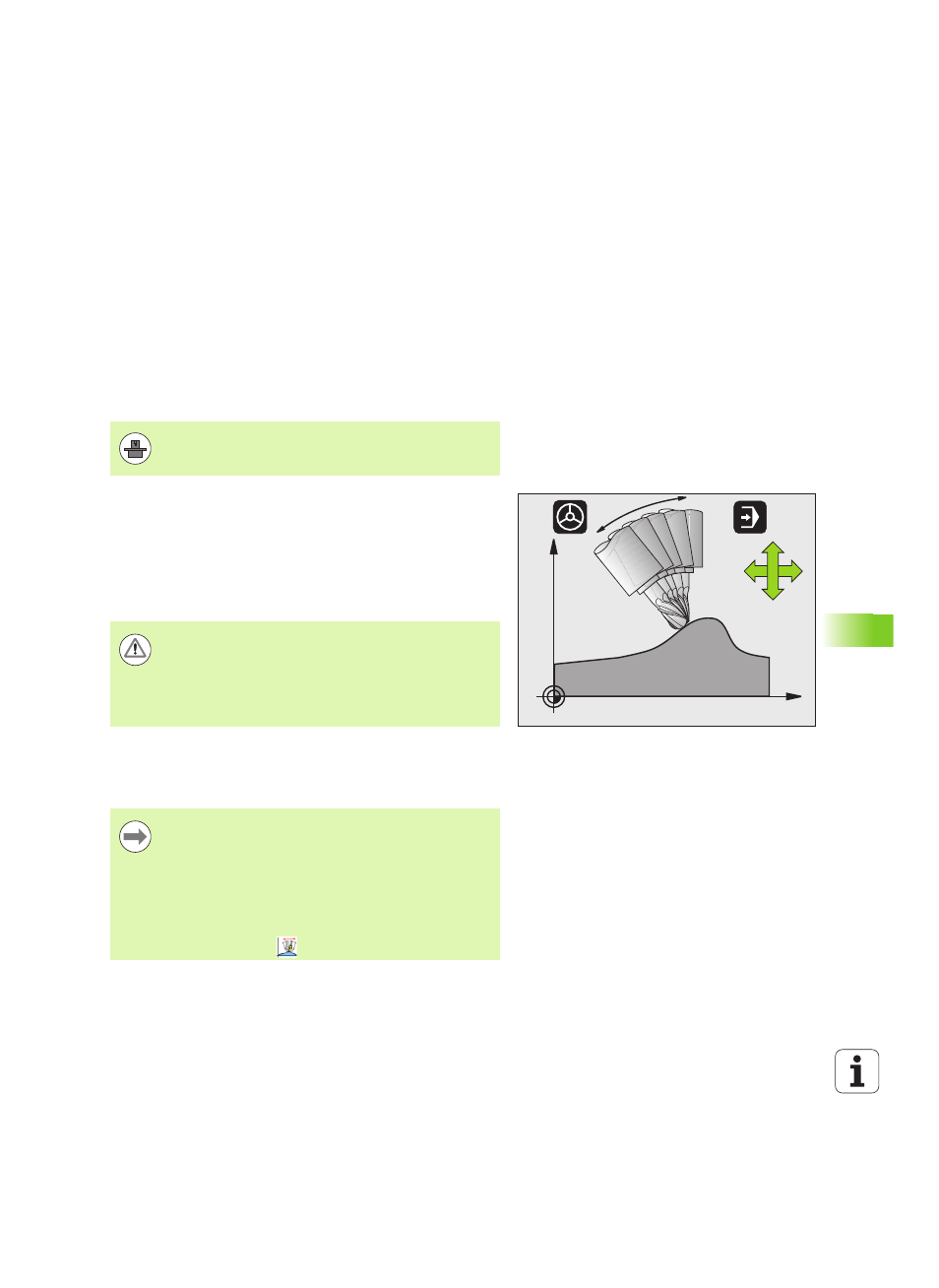

Процедура работы с М128 (TCPM: Tool Center Point
Management)
Если в программе изменяется положение управляемой оси
наклона, в процессе наклона положение вершины инструмента по
отношению к заготовке не изменяется.
Используйте M128 в сочетании с M118, если во время выполнения
программы нужно будет изменить положение осей наклона с
помощью маховичка. Совмещение позиционирования
маховичком осуществляется при активной M128 в фиксированной
системе координат станка.
За M128 можно ввести еще одну подачу, на которой ЧПУ
выполнит компенсационные перемещения по линейным осям.
Если подача не введена или превышает установленную в
машинном параметре 7471, действует подача из параметра 7471.
Геометрия станка должна быть определена
производителем станка в описании кинематики.
X
Z
B
Z
X
Осторожно, опасность для заготовки!
В случае наклонных осей с торцовыми зубьями:
измените положение оси только после отвода
инструмента от материала. В противном случае при
выходе из зубчатого зацепления контур может быть
поврежден.
До позиционирований с помощью M91 или M92:
выполните сброс M128.
Во избежание повреждений контура с M128
разрешается применять только радиусную фрезу.
Длина инструмента должна отсчитываться от центра
наконечника радиусной фрезы.
Если M128 активна, ЧПУ отображает в индикации
состояния символ
.
