Подключение линий связи
Обмен данными и командами между панелью IDP-800 и DECS-200, DECS-200N, DECS-250,
DECS-
250N или DECS-400 может осуществляться с помощью последовательной передачи
данных. Помимо функции последовательной передачи данных DECS-400 снабжена
дополнительной функцией связи с панелью IDP-800 через Ethernet. При наличии подключения
к локальной сети Ethernet дисплей может опрашиваться с помощью протокола Modbus для
отображения данных, собранных системой DECS, подключенной к IDP-800.
Последовательная передача данных
Последовательная передача данных между
DECS и панелью IDP-800 требует
использования адаптера для клеммной
колодки (Рис. 65), который подключается
непосредственно к IDP-800. Адаптер,
входящий в комплект панели IDP-800, имеет
девятиконтактный разъем D-sub,
соответствующий гнезду панели IDP-800 Com
2 (показан на Рис. 65). Клеммная колодка на
адаптере обеспечивает подключение
проводов к выводам разъема RS-485 (Com 2)
системы DECS и перемычкам, необходимым
для обеспечения связи с панелью IDP-800.
Подключения к адаптеру клеммной колодки
показаны на Рис. 66. Соединения между
системой DECS и адаптером должны быть
выполнены с помощью витых
экранированных проводов.
См. главу «Связь», где приведены настройки
для передачи данных и информация
о применении.

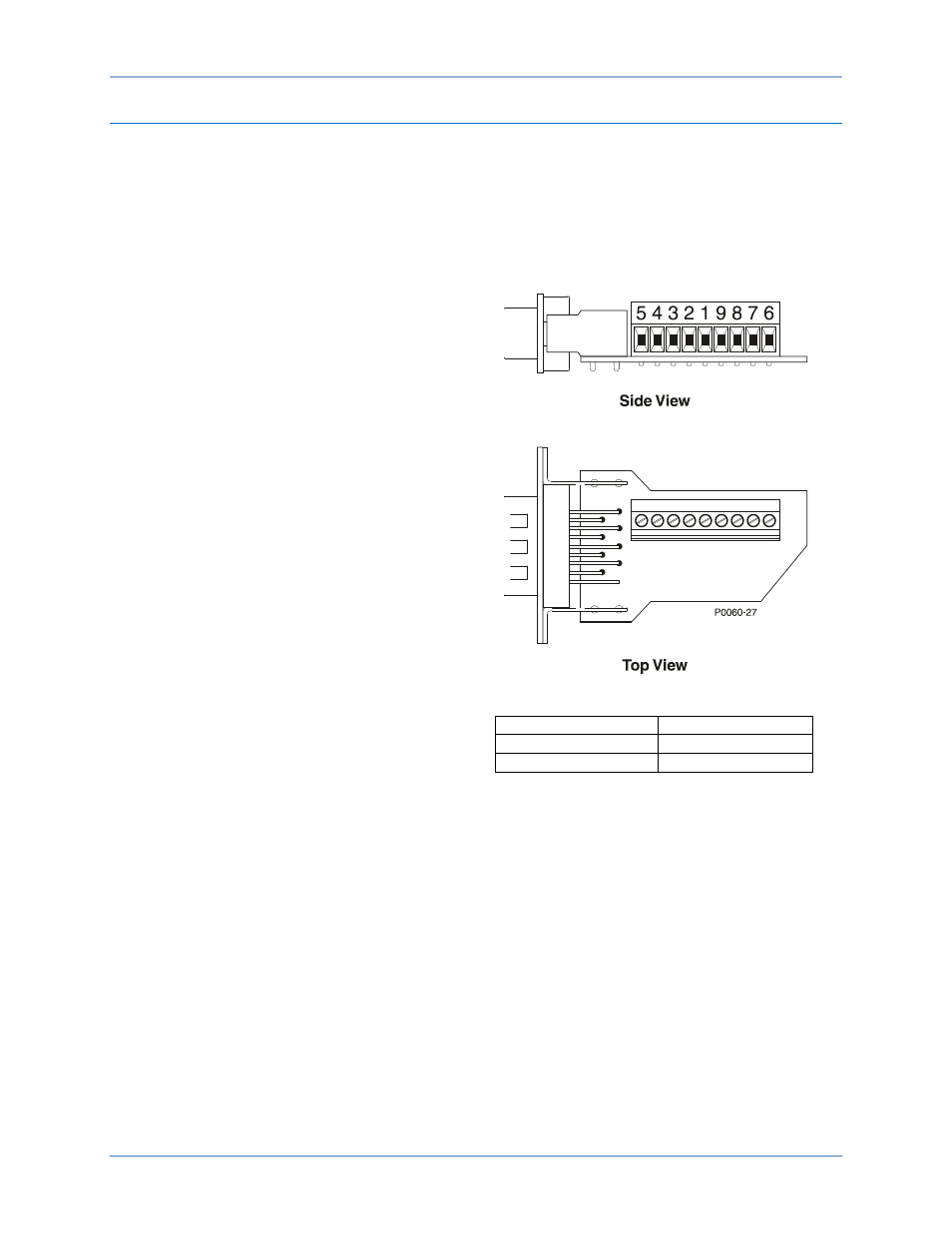

Рис. 65. Адаптер для подключения
к клеммной колодке
Side View
Вид сбоку
P0060-27
P0060-27
Top View
Вид сверху
IDP-800
Подключения
