Монитор генератора/двигателя – Инструкция по эксплуатации Basler Electric IDP-800
Страница 17
9437673990 Ред. F1
11
1.
Нажмите кнопку «Вход в систему» на экране «Главное окно».
2.
С помощью алфавитно-цифровой клавиатуры введите требуемый пароль, а затем нажмите
кнопку «Ввод». Заданным по умолчанию заводским паролем является «IDP8», он является
чувствительным к регистру.
После ввода правильного пароля, на экране главного окна отображается кнопка «Управление»,
обеспечивающая доступ к экранам управления, а также кнопка «Настройка конфигурации»,
обеспечивающая доступ к экранам настройки конфигурации.
Монитор генератора/двигателя
В зависимости от применения, выбранного с экрана настройки конфигурации IDP-800, при нажатии
кнопки «Монитор генератора» или «Монитор двигателя» с экрана главного окна предоставляется
доступ к экрану «Монитор генератора» или «Монитор двигателя». На экране «Монитор
генератора» или «Монитор двигателя» отображается графическое представление
состояния/активности генератора/двигателя и системы возбуждения. Параметры генератора
и двигателя включают выходное напряжение, выходной ток, активную (реальную) мощность,
реактивную мощность и коэффициент мощности. Параметры системы возбуждения включают
напряжение возбуждения, ток возбуждения и включенное/выключенное состояние системы
возбуждения. Экран «Монитор генератора» показан на Рис. 7, а «Монитор двигателя» — на Рис. 8.

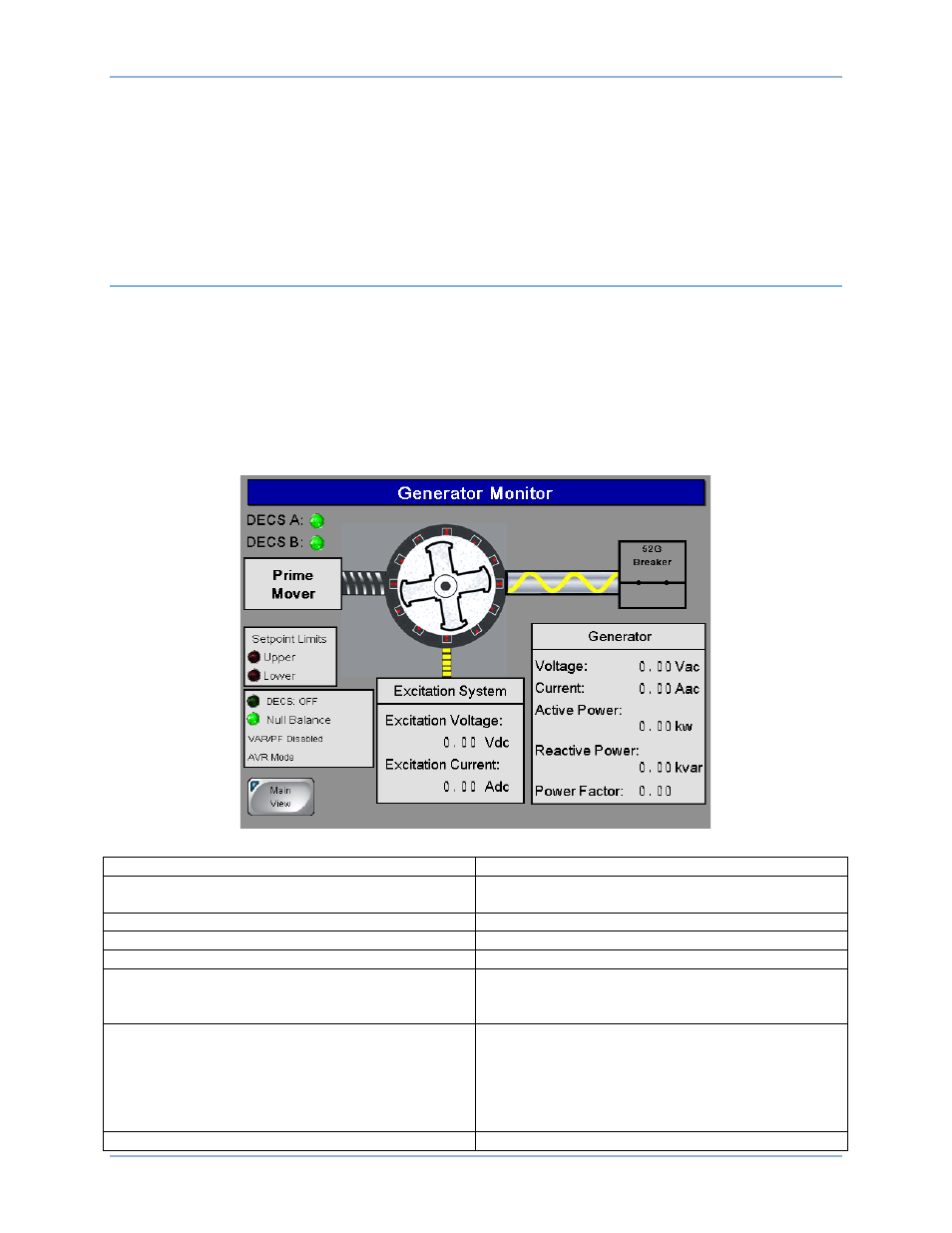

Рис. 7. Экран монитора генератора
Generator Monitor
Монитор генератора
DECS A:
DECS B:
DECS A:
DECS B:
52G Breaker
Выключатель 52G
Prime Mover
Первичный двигатель
Generator
Генератор
Setpoint Limits
Upper
Lower
Граничные значения уставки
Верхнее
Нижнее
Voltage: 0.00 Vac
Current: 0.00 Aac
Active Power:
0.00 kw
Reactive Power:
0.00 kvar Power Factor: 0.00
Напряжение: 0,00 В перем. тока
Сила тока: 0,00 А перем. тока
Активная мощность:
0,00 кВт
Реактивная мощность:
0,00 кВАр Коэффициент мощности: 0,00
Excitation System
Система возбуждения
IDP-800
Эксплуатация панели IDP-800-А
