16
9437673990 Ред. F1

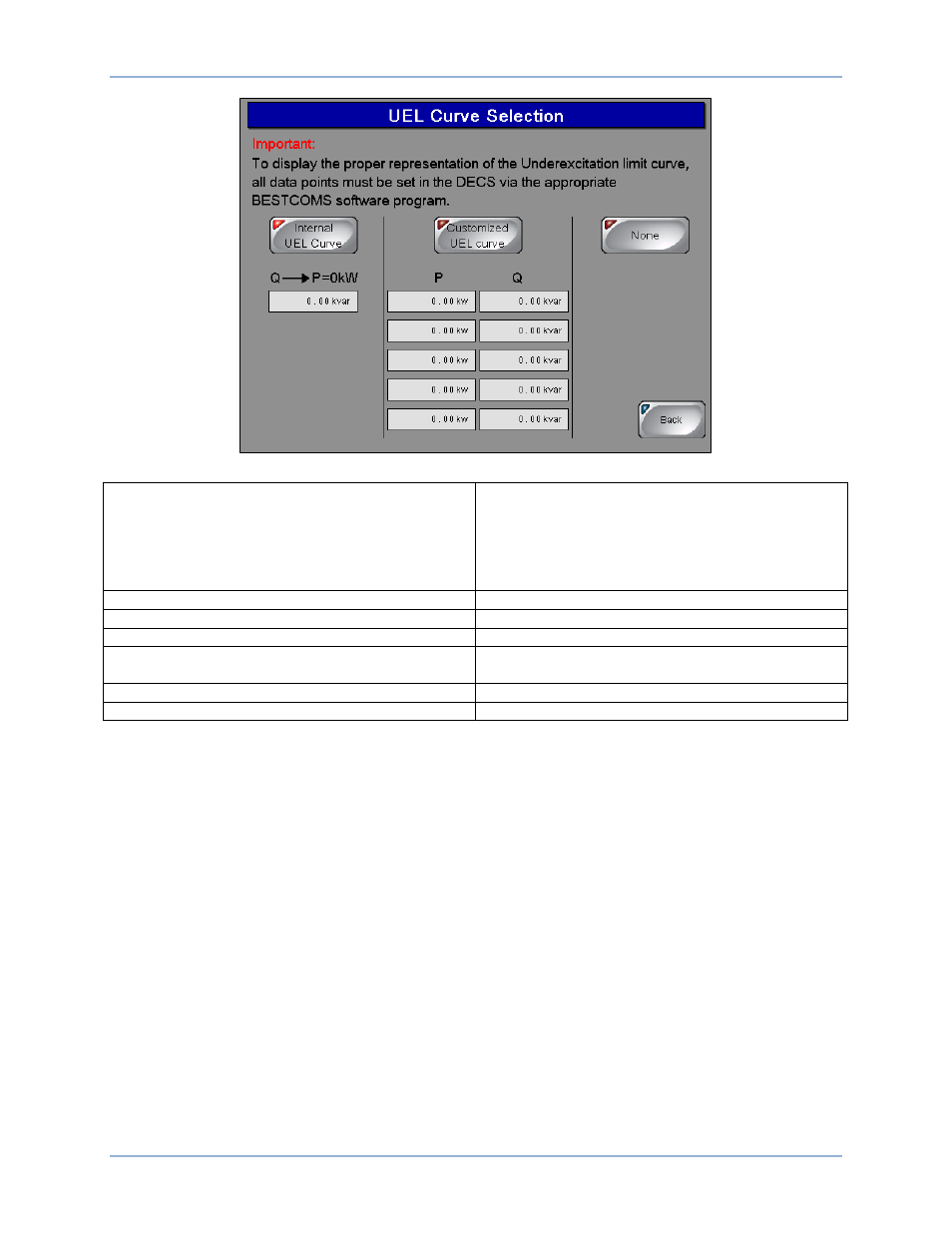

Рис. 12. Экран выбора кривой UEL
UEL Curve Selection
Important:
To display the proper representation of the
Underexcitation limit curve, all data points must be
set in the DECS via the appropriate BESTCOMS
software program.
Выбор кривой UEL
Важная информация
Для правильного отображения кривой
ограничения недовозбуждения все точки
данных должны быть настроены в системе
DECS с помощью программы BESTCOMS.
Internal UEL Curve
Встроенная кривая UEL
Customized UEL curve
Пользовательская кривая UEL
None
Не отображ.
P=0kW
0.00 kvar
P=0
кВт
0,00
кВАр
0.00 kw
0,00
кВт
Back
Назад
Аналоговые измерения DECS
Аналоговое представление цифровых измеренных значений, отображаемое на экране «Измерения
DECS» (
Рис. 9), может быть обеспечено при нажатии кнопки «Аналоговый измеритель». Нажатие
этой кнопки обеспечивает доступ к экранам «Параметры генератора» или «Параметры двигателя»,
отображающим аналоговые представления напряжения генератора/двигателя, силы тока, частоты
и коэффициента мощности. Каждое аналоговое представление отображается вместе с значением
цифрового эквивалента в верхнем левом углу. Остальные аналоговые измеренные значения
распределяются между двумя экранами: экраном «Мощность генератора» или «Мощность
двигателя» и экраном «Параметры устройства возбуждения». Доступ к экранам «Мощность
генератора» или «Мощность двигателя» осуществляется с экрана «Параметры
генератора/двигателя» при нажатии кнопки «Мощность генератора» или «Мощность двигателя».
Данный экран отображает аналоговые представления активной мощности, реактивной мощности
и полной мощности генератора/двигателя. Доступ к экрану «Параметры устройства возбуждения»
осуществляется с экрана «Параметры генератора/двигателя» или «Мощность
генератора/двигателя» при нажатии кнопки «Параметры устройства возбуждения». Данный экран
отображает аналоговые представления напряжения и тока возбуждения. Для возврата к экрану
цифровых измерений DECS можно использовать кнопку «Цифровой измеритель» на любом экране
аналоговых измерений.
