Мощность – Инструкция по эксплуатации Basler Electric IDP-800
Страница 21
9437673990 Ред. F1
15
Мощность
Доступ к данному экрану (Рис. 11) осуществляется при нажатии кнопки «Мощность» на экране
«Измерения DECS». По умолчанию отображается горизонтальная кривая. Нажатие кнопки
«Вертикальная кривая» осуществляет выбор вертикального расположения кривой.

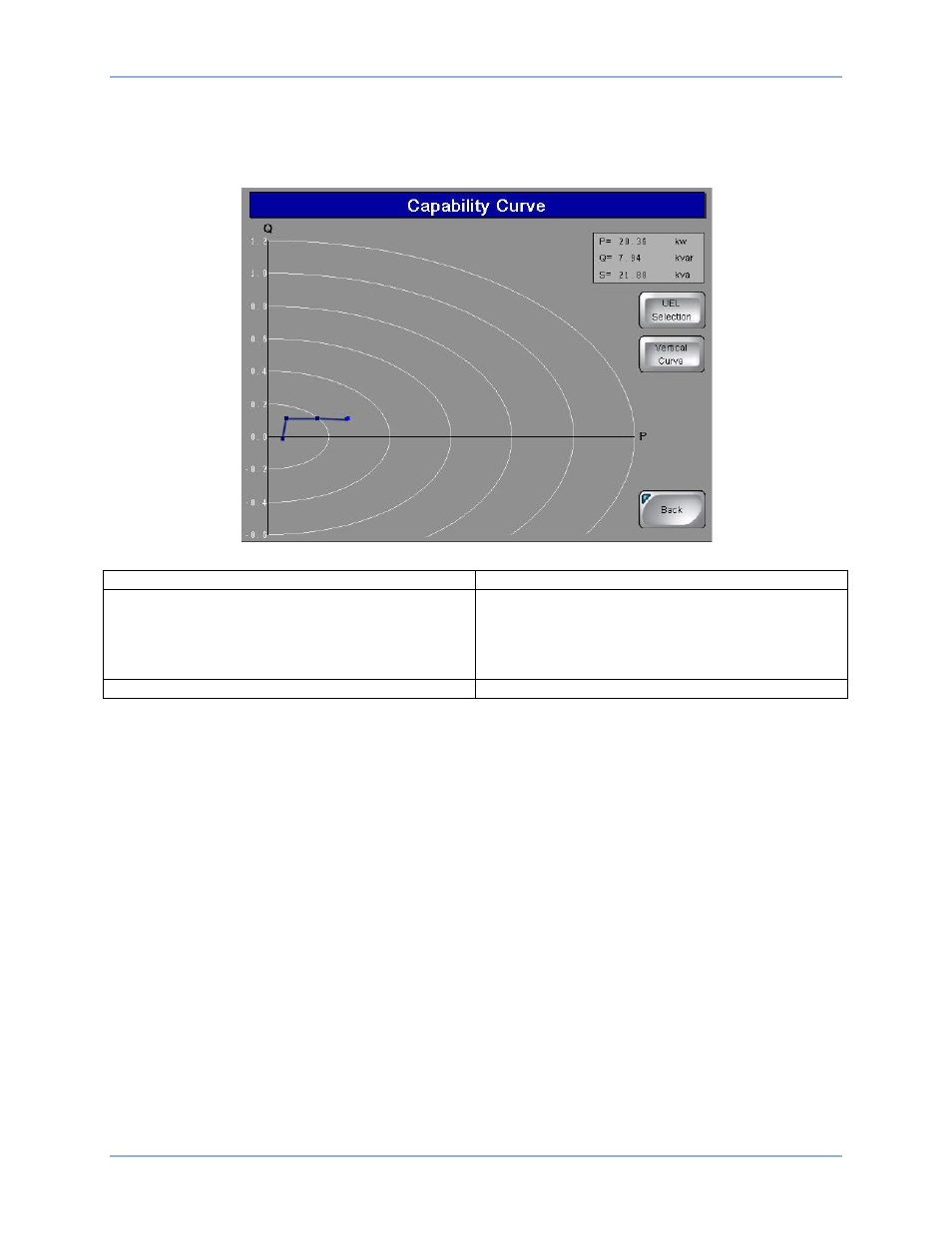

Рис. 11. Экран кривой мощностей
Capability Curve
Кривая мощности
P= 20.36 kw
Q= 7.94 kvar
S= 21 8 8 kva
UEL Selection
Vertical Curve
P= 20,36 кВт
Q=7,94 кВАр
S= 21,88 кВА
Выбор UEL
Вертикальная кривая
Back
Назад
Для выбора графика кривой ограничителя недовозбуждения (UEL) необходимо нажать кнопку
«Выбор UEL» для доступа к экрану «Выбор кривой UEL» (Рис. 12). На нем может выбираться
внутренняя кривая DECS UEL или же выбираться и настраиваться пользовательская,
трехточечная, четырехточечная или пятиточечная кривая. Точки кривой UEL должны выбираться
с использованием программы DECS BESTCOMS для обеспечения их точного отображения на
панели IDP-800. Нажатие кнопки «Не отображать» отключает отображение кривых UEL.
IDP-800
Эксплуатация панели IDP-800-А
